طیف‌ سنجی فوتولومینسانس (PL) در گوهرشناسی؛ کاربردها و مزایا

نقص‌هایی که درون شبکه بلوری یک سنگ قیمتی، بر اثر برهم‌خوردن نظم شبکه یا ورود اتم‌های ناخالصی، پدید می‌آیند اغلب ویژگی‌های نوری قابل تشخیصی ایجاد می‌کنند. این موارد را «مراکز رنگی» (color centers)، «مراکز نوری» (optical centers)، «نقص‌های نوری» یا به‌سادگی «نقص‌ها» می‌نامند. در بلورهای یونی از اصطلاح «مرکز F» (F-center) هم استفاده می‌شود. این نقص‌ها راویان داستان گوهرند و درباره تاریخچه آن، چه در دل زمین شکل گرفته باشد و چه در آزمایشگاه، اطلاعات فراوانی آشکار می‌کنند. نقص‌های مقیاس اتمی که در یک گوهر حفظ شده‌اند، به شرایط رشد آن و هر تاریخچه زمین‌شناسی یا بهسازی بعدی بستگی دارند.

آزمایشگاه‌های گوهرشناسی به تکنیک‌های تحلیلی غیرمخرب تکیه می‌کنند که معمولاً بر روش‌های نوری مثل طیف‌سنجی جذبی، رامان و فوتولومینسانس (PL) استوارند. در طیف‌سنجی PL و رامان، ماده در معرض نور لیزر قرار می‌گیرد (شکل ۱)؛ معمولاً زیر میکروسکوپ در آزمایشگاه گوهرشناسی یا محیط پژوهشی. سپس تابش حاصل با یک طیف‌سنج با تفکیک‌پذیری (resolution) بالا اندازه‌گیری می‌شود.

طیف‌سنجی PL در آزمایشگاه‌های گوهرشناسی ابزاری بسیار ارزشمند شده است. این تکنیک غیرمخرب و بسیار حساس است و گاهی می‌تواند نقص‌ها را در غلظت‌های کمتر از ۱۰ بخش در میلیارد (ppb) تشخیص دهد (Wotherspoon et al., 2003). کاربردهای این روش متعدد است و می‌تواند برخی الماس‌های بهسازی‌شده و آزمایشگاهی را با موفقیت از همتایان طبیعی‌شان تفکیک کند.

این مقاله مروری تاریخی بر فوتولومینسانس و کاربردهای آن ارائه می‌دهد (کادر الف)، نگاهی دقیق به چگونگی استفاده از PL در گوهرشناسی می‌اندازد و تکنیک‌های نوظهور مبتنی بر PL را ارزیابی می‌کند. برای شرح مفصل نظریه لومینسانس (مانند Nasdala et al., 2004; Waychunas, 2014; Eaton-Magaña and Breeding, 2016; Green et al., 2022; Zhang and Shen, 2023) یا فهرست جامعی از ویژگی‌های PL مواد گوهری (مانند Zaitsev, 2003; Gaft et al., 2015; Hughes et al., 2017; D’Haenens-Johansson et al., 2022) به همان منابع مراجعه کنید.

ناخالصی‌ها در سنگ‌های قیمتی پدیده‌های نوری ایجاد می‌کنند و این پدیده‌ها در داده‌های طیف‌سنجی به‌صورت ویژگی‌ها یا پیک‌های شاخص ظاهر می‌شوند. برای مثال، الماس عمدتاً از کربن ساخته شده، اما می‌تواند نقص‌هایی مثل جاهای خالی شبکه (تهی‌جاها یا vacancies)، اتم‌های کربن جابه‌جاشده («بین‌نشین‌ها» یا interstitials) و ناخالصی‌های عنصری مانند نیتروژن، بور و نیکل داشته باشد.

ویژگی‌های لومینسانس از چند سازوکار مختلف می‌آیند: گذار میان ترازهای الکترونی ذاتی ماده، ناخالصی‌ها، و نقص‌ها یا بی‌نظمی‌های ساختاری. این برهم‌کنش‌ها در گوهرها به آشکار شدن نقص‌ها و ترازهای انرژی اتم‌های درگیر کمک می‌کنند و طیف‌سنجی را به ابزاری دقیق و کارآمد برای شناسایی در گوهرشناسی تبدیل می‌کنند. طیف‌سنجی فوتولومینسانس از مشاهدات فلورسانسی که فعالان بازار گوهر با آن آشنا هستند ابزار قدرتمندتری است، اما هر دو بر سازوکارهای مشابه و همان نقص‌های گسیل‌کننده استوارند.

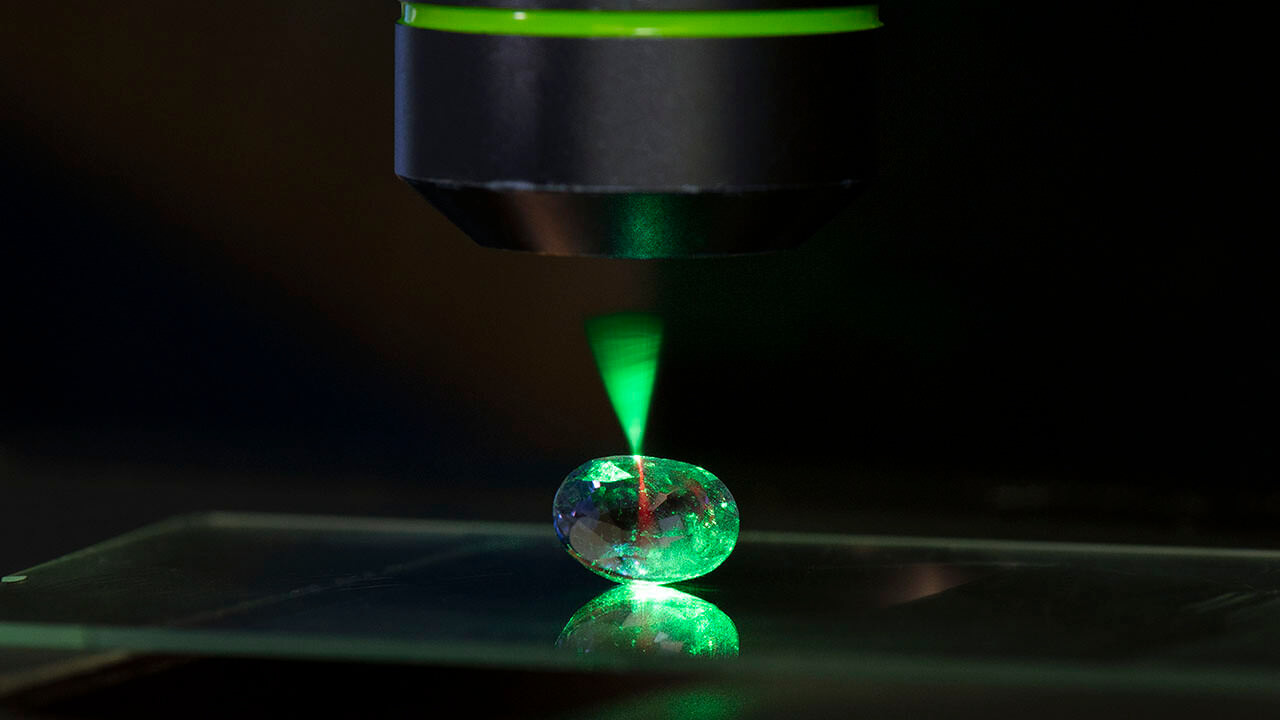

برای تشخیص و شناسایی نقص‌ها با طیف‌سنجی PL چند جنبه مهم مطرح است. علاوه بر ثبت طیف تابش نمونه (طیف‌سنجی PL استاندارد)، این تکنیک‌های تکمیلی هم وجود دارند:

1. سرد کردن نمونه برای کاهش پهن‌شدگی ویژگی‌های طیفی
2. پایش اثرات فوتوکرومیک (photochromic؛ تغییر رنگ در اثر نور)
3. اندازه‌گیری توزیع مکانی نقص‌ها در سراسر نمونه (نقشه‌برداری PL)
4. اندازه‌گیری زمان واپاشی فلورسانس (لومینسانس تفکیک‌شده با زمان یا time-resolved luminescence، TRL)
5. اندازه‌گیری تابش به‌عنوان تابعی از طول‌موج تحریک (photoluminescence excitation، PLE)

در گوهرشناسی، تکنیک ۱ برای نمونه‌های الماس به‌طور منظم و با سرد کردن تا دمای نیتروژن مایع (−196°C) انجام می‌شود. تکنیک ۲ را می‌توان در برخی ویژگی‌های PL ناشی از تابش فرابنفش عمیق (deep-UV)، مثل دستگاه DiamondView، دید. تکنیک‌های ۳ تا ۵ به‌ندرت و معمولاً برای پژوهش یا در محیط‌های دانشگاهی به کار می‌روند. با این حال روش‌های ۳ و ۴ درباره ماهیت نقص‌ها اطلاعات مهمی می‌دهند و در بخش‌های بعدی با جزئیات بیشتری بررسی می‌شوند.

افزون بر این، برخی فرایندهای طبیعی و آزمایشگاهی می‌توانند ساختار یک ماده و در نتیجه پاسخ PL آن را تغییر دهند. تفسیر طیف‌های PL در برخی مواد گوهری می‌تواند این موارد را آشکار کند: بهسازی‌های دائمی مثل پرتودهی و/یا بازپخت (annealing)، تغییرات یا نوسان تنش‌های وارد بر بلور، تغییر ترکیب ایزوتوپی عناصر مصرفی در رشد آزمایشگاهی، و کاشت و/یا نفوذ یون‌های یک عنصر شناخته‌شده به ساختار اتمی. با این حال استفاده از این مجموعه گسترده ویژگی‌ها و آزمایش‌ها اغلب شدنی نیست، چون در دسترس نیستند، هزینه‌شان بالاست یا اندازه‌گیری مخرب است.

در آزمایشگاه گوهرشناسی‌ای که داده‌های PL صدها یا هزاران سنگ را گردآوری می‌کند، هنگام ثبت داده باید چند نکته را در نظر گرفت: تعادل میان زمان و کیفیت داده، ناهمگنی ویژگی‌های PL در درون گوهر و یکسان بودن روش میان گوهرهای مختلف. روال کار برای سنگ‌های مشتریان معمولاً این است که با یک یا چند لیزر با طول‌موج‌های متفاوت، معمولاً روی یک نقطه از سنگ، طیف PL ثبت شود و طیف‌های حاصل با پایگاه داده‌ای از نمونه‌های شناخته‌شده مقایسه شوند.

طیف‌سنجی PL را بیشتر آزمایشگاه‌های گوهرشناسی به کار می‌برند، اما فعالان بازار هم می‌توانند از آن برای غربالگری الماس‌های آزمایشگاهی و بدل‌ها (simulants) در دمای اتاق استفاده کنند؛ با تحریک فرابنفش نزدیک (۳۸۵ نانومتر؛ Tsai and D’Haenens-Johansson, 2021) یا فرابنفش عمیق (۱۹۳ نانومتر؛ Wang et al., 2023) و حتی روی جواهرات دارای نگین نصب‌شده (Tsai and Takahashi, 2022; Tsai, 2023). متخصصان بازار همچنین می‌توانند با دستگاه‌های غربالگری، اندازه‌گیری PL یا رامان انجام دهند تا موادی مثل بریل، کروندوم، اسپینل و زوئیزیت را شناسایی کنند (Culka et al., 2016; Tsai and D’Haenens-Johansson, 2021). پیشرفت‌های اخیر سامانه‌های PL را با هزینه‌ای کمتر از تجهیزات کامل آزمایشگاهی در دسترس قرار داده و به صنعت در تشخیص گوهرهای تقلبی کمک کرده است. این دستگاه‌ها ممکن است قطعی نکنند که الماس طبیعی، بهسازی‌شده یا آزمایشگاهی است، اما غربالگری و شناسایی اولیه مفیدی در اختیار می‌گذارند.

مزایا

یکی از ویژگی‌های بارز طیف‌سنجی PL حساسیت بالای آن است. این روش می‌تواند پیک‌های نوری مربوط به غلظت‌های در سطح ppb را تشخیص دهد (Iakoubovskii et al., 2001; Wotherspoon et al., 2003). این ابزارهای بسیار حساس بسته به نوع ماده می‌توانند ده‌ها تا صدها پیک را شناسایی کنند و همین به ساخت پایگاه داده‌ای قابل اعتماد از ویژگی‌های متمایزکننده سنگ‌های قیمتی طبیعی، بهسازی‌شده و آزمایشگاهی کمک می‌کند. این میزان حساسیت میان روش‌های غیرتهاجمی و غیرمخرب معمولاً بی‌رقیب است و آنالیز PL را برای شناسایی گوهرها حیاتی می‌کند (Hainschwang et al., 2024).

برای مثال، حتی در الماس‌هایی که دستگاه‌های جذب فروسرخ هیچ ناخالصی نیتروژنی در آن‌ها تشخیص نمی‌دهند (یعنی الماس‌های نوع II؛ زیر حد تشخیص حدود ۱ تا ۵ ppm)، طیف‌سنجی PL می‌تواند غلظت‌های NV را در حد ۱۰ ppb یا کمتر ببیند (Wotherspoon et al., 2003). پس عنوان «نوع II» به معنای «نبود نیتروژن» نیست؛ یعنی الماس غلظت بسیار کمی از این ناخالصی دارد. نقص‌های حاوی نیتروژن (مثل مراکز H2، H3، H4، N3 و NV) معمولاً ویژگی‌های غالب طیف‌های PL الماس‌های نوع IIa‌اند. در کروندوم هم بازده بالای لومینسانس Cr³⁺ باعث می‌شود غلظت‌های در حد ppb در یاقوت‌های کبود تشخیص داده شوند. این برای استفاده از نقشه‌های PL در بررسی منطقه‌بندی (zoning) کروم در کروندوم بسیار مفید است (شکل ۲).

با طیف‌سنجی PL می‌توان چند ویژگی الماس را که طیف‌سنجی جذبی فرابنفش/مرئی/فروسرخ نزدیک (UV-Vis-NIR) نشان نمی‌دهد، به‌خاطر حساسیت بالاتر و به‌طور پیوسته تشخیص داد (شکل ۳). این تکنیک علاوه بر حساسیت تشخیصی بالا، وقتی همراه میکروسکوپ استفاده شود حساسیت مکانی بالایی هم دارد و می‌توان با آن نقشه‌های غلظت برای نمایش توزیع مکانی نقص‌ها (Loudin, 2017) یا پارامترهایی مثل کرنش داخلی (internal strain؛ Noguchi et al., 2013) تهیه کرد. اندازه‌گیری‌های جذب مرئی و فروسرخ که معمولاً در آزمایشگاه‌های گوهرشناسی به کار می‌روند توده‌ای (bulk) هستند، اما طیف‌سنجی PL می‌تواند اندازه‌گیری نقطه‌ای انجام دهد و حجم فعال‌شده ماده را کنترل کند. این توانایی مکانی در بخش نقشه‌برداری PL بیشتر توضیح داده می‌شود.

مزیت دیگر طیف‌سنجی PL این است که جز تمیز کردن به هیچ آماده‌سازی نمونه‌ای نیاز ندارد و می‌توان از سطوح ناهموار و نمونه‌هایی با شکل نامنظم، مثل مروارید و گوهرهای حکاکی‌شده، هم طیف گرفت. با این حال، اگرچه ثبت طیف از سطوح ناهموار شدنی است، توپوگرافی سطح روی شدت ویژگی‌های PL اثر می‌گذارد. پس نقشه‌های PL نمونه‌های دارای سطح ناهموار تغییراتی در شدت PL نشان می‌دهند که با ترک‌ها یا ارتفاع سطح ارتباط دارند و روی نوسان‌های PL ناشی از تغییر غلظت نقص‌ها قرار می‌گیرند.

معایب

طیف‌سنجی PL با همه مزایایش معایب مهمی هم دارد. طیف با کیفیت بالا هزینه بالایی می‌طلبد. بیشتر سامانه‌های PL میکروسکوپ، لیزر و طیف‌سنج تخصصی دارند که صدها هزار دلار آمریکا قیمتشان است و هزینه نگهداری قابل‌توجهی هم دارند (سالانه حدود ۱۰ درصد قیمت خرید). نسخه‌های کوچک رومیزی و قابل‌حمل که از آشکارسازهای CCD (charge-coupled device) استفاده می‌کنند برخی قابلیت‌های سامانه‌های گران‌تر را دارند، اما ممکن است در جاهای دیگر، مثل تفکیک‌پذیری طیفی (توانایی جدا کردن پیک‌های منفرد) یا تفکیک‌پذیری مکانی (تشخیص تغییرات در سراسر نمونه)، ضعف داشته باشند.

کار با این دستگاه معمولاً به کاربران آموزش‌دیده نیاز دارد که با نظریه و ابزار دقیق آشنا باشند و بتوانند مطمئن شوند طیف‌ها درست ثبت می‌شوند. اپراتورها باید پروتکل‌های ایمنی ویژه را هم آموزش ببینند. دستگاه‌ها معمولاً داخل یک محفظه بسته کار می‌کنند و لیزرهای ایمن کلاس I محسوب می‌شوند، با این حال آموزش ایمنی لیزر ضروری است؛ همچنین هنگام آزمایش الماس‌ها در دمای نیتروژن مایع باید کار ایمن با مواد کرایوژنیک (برودتی) را بلد بود.

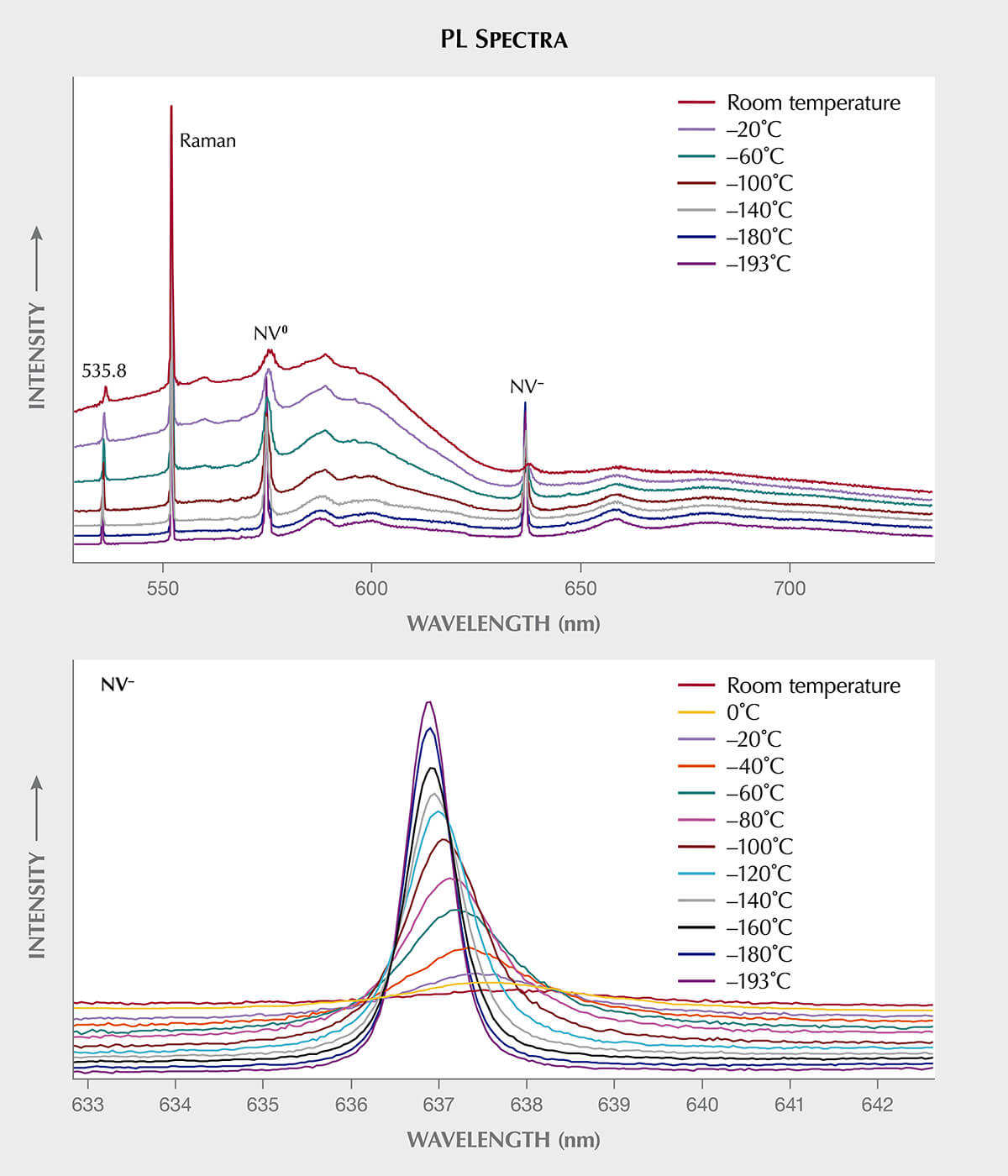

دما در آنالیز PL الماس‌ها نقش مهمی دارد، به‌ویژه سرد کردن نمونه‌ها تا دمای نیتروژن مایع. ویژگی‌های PL نقص‌های الماس در این دماهای بسیار پایین برجسته‌تر می‌شوند. دماهای بالاتر می‌توانند پاسخ آن‌ها را کم کنند، جابه‌جا کنند، پهن کنند یا کاملاً از بین ببرند. اثر دما در طیف PL یک الماس تقریباً بی‌رنگ نوع IIa در شکل ۴ به‌روشنی دیده می‌شود؛ از حدود ۸۰ کلوین (−193°C) تا دمای اتاق.

برخلاف بیشتر سنگ‌های قیمتی، الماس را می‌توان به‌خاطر ضریب انبساط حرارتی پایین و رسانایی حرارتی بسیار بالا تا دمای نیتروژن مایع سرد کرد تا نتیجه طیف‌سنجی PL بهینه شود. گوهرهای دیگر (و الماس‌های پر از اینکلوژن) در صورت سرد شدن خطر شکستن بسیار بیشتری دارند. برای مثال، ضریب انبساط حرارتی کروندوم پنج برابر الماس است (Fiquet et al., 1999) و رسانایی حرارتی‌اش ۶۵ برابر کمتر (Read, 2008).

با این روش فقط نقص‌های فعال نوری، یعنی آن‌هایی که نور گسیل می‌کنند، قابل تشخیص‌اند و تشخیص‌شان به شرایط کاری مثل دما، لیزر تحریک و طول‌موج نور بستگی دارد. این محدودیت‌ها بر تشخیص همه ناخالصی‌ها و نقص‌های سنگ اثر می‌گذارند. برای مثال، Lai et al. (2020) با طیف‌سنجی PL نشان دادند بازپخت HPHT در برخی الماس‌های طبیعی باعث ظاهر شدن نقص‌های SiV^– می‌شود که پیش‌تر قابل تشخیص نبودند و در ۷۳۷ نانومتر لومینسانس می‌دهند. ناخالصی‌های سیلیسیم از قبل در سنگ بودند، اما چون به شکلی غیرفعال نوری وجود داشتند دیده نمی‌شدند. بازپخت HPHT لازم بود تا به مراکز فعال نوری تبدیل شوند و حضور سیلیسیم را نشان دهند.

به‌همین‌ترتیب، پیک‌های مرتبط با بور، مثل ویژگی‌های PL در ۶۴۸٫۲ نانومتر (B_i) و ۷۷۶٫۴ نانومتر (منسوب به کمپلکس بور-تهی‌جا)، در دماهای بازپخت متوسط ایجاد می‌شوند و در دماهای بالاتر از بین می‌روند (Green, 2013; Eaton-Magaña and Ardon, 2016). در الماس‌هایی که این ویژگی‌ها در آن‌ها دیده نمی‌شود و بور جبران‌نشده هم با طیف‌سنجی جذبی فروسرخ (IR) ردیابی نمی‌شود، حضور ناخالصی‌های بور معمولاً بدون تجزیه شیمیایی قابل تشخیص نیست. پس آنالیز PL اغلب نشانه خوبی از ناخالصی‌های الماس می‌دهد، اما بعضی ناخالصی‌ها چون فعال نوری نیستند ممکن است دیده نشوند و فقط با آزمایش‌های مخرب قابل شناسایی باشند.

تفاوت میان طیف‌سنجی رامان و فوتولومینسانس

طیف‌سنجی رامان ابزاری حیاتی برای ارزیابی و شناسایی بسیاری از گوهرهاست (Bersani and Lottici, 2010; Kiefert and Karampelas, 2011; Groat et al., 2019; Smith et al., 2022; Jin and Smith, 2024، صفحات ۵۱۸ تا ۵۳۵ همین شماره). دستگاه‌هایی که برای ثبت ویژگی‌های PL پیکربندی شده‌اند اغلب پیک‌های رامان را هم ثبت می‌کنند، اما میان این دو نوع پیک تفاوت‌های مهمی وجود دارد. فوتولومینسانس از ماده در انرژی (یا طول‌موج) ثابتی گسیل می‌شود. برای مثال، نقص NV⁰ همراه NV^– می‌تواند به الماس رنگ بدنه (bodycolor) صورتی تا صورتیِ نارنجی بدهد. جذب و تابش اصلی آن در ۵۷۵ نانومتر است، بدون توجه به ماهیت یا طول‌موج منبع تحریک. باند جذبی و باند لومینسانس فقط به‌خاطر منبع نوری متفاوت به طول‌موج دیگری نمی‌روند.

در مقابل، اختلاف انرژی پیک رامان با طول‌موج تحریک ثابت است. در نتیجه انرژی مطلق فوتون‌های پراکنده‌شده به انرژی فوتون‌های منبع تحریک بستگی دارد؛ پس طول‌موج پیک رامان ثابت نیست و با منبع تحریک تغییر می‌کند. در طیف‌سنجی رامان، نور با ارتعاشات مولکولی یا «فونون‌ها»ی ماده برهم‌کنش می‌کند. این برهم‌کنش فرکانس را تغییر می‌دهد، چون ماده نور جذب‌شده را دوباره گسیل می‌کند؛ پیک‌های حاصل تغییر انرژی ناشی از این ترازهای انرژی ارتعاشی (و گاهی چرخشی) را نشان می‌دهند.

این جابه‌جایی انرژی ارتعاشی فقط در یکی از هر ۱۰ میلیون فوتونی که از نمونه برمی‌گردد رخ می‌دهد (Berry et al., 2017)، اما پیک رامان در بیشتر طیف‌های PL الماس‌های نوع IIa ویژگی غالب است. این موضوع نشان می‌دهد شدت پیک‌های لومینسانس در الماس‌های نوع IIa چقدر پایین است و برای اندازه‌گیری دقیق ویژگی‌های PL به تجهیزات بسیار حساس نیاز داریم. از طرف دیگر، ناخالصی‌های کروم یا آهن در کروندوم با تولید باندهای PL که با پیک‌های رامان هم‌پوشانی دارند می‌توانند ثبت طیف رامان را مختل کنند. پس انتخاب دقیق طول‌موج لیزر هنگام طراحی آزمایش مهم است؛ برای نمونه، با انتخاب طول‌موج تحریک آبی می‌توان از هم‌پوشانی باندهای Cr³⁺ و رامان در کروندوم جلوگیری کرد (Nasdala et al., 2004, 2012; Zeug et al., 2017).

طیف رامان می‌تواند سنگ را به‌عنوان الماس شناسایی کند، اما طیف PL اطلاعات تکمیلی می‌دهد که یک تحلیلگر باتجربه با تفسیر آن می‌تواند تشخیص دهد الماس طبیعی است، بهسازی‌شده یا آزمایشگاهی. هر دو روش جایگاه مهمی در گوهرشناسی دارند: رامان برای شناسایی ماده و PL برای ارزیابی دقیق‌تر تاریخچه سنگ.

نکته مهم این است که خط رامان الماس و ویژگی‌های PL در یک طیف واحد ظاهر می‌شوند، از حجم یکسانی از نمونه می‌آیند و به توان لیزر مشابهی وابسته‌اند (Collins, 1992). به همین دلیل می‌توان ویژگی‌های PL مربوط به نقص‌های شبکه را در طیف‌های مختلف به‌صورت نیمه‌کمّی مقایسه کرد؛ با تقسیم شدت انتگرالی پیک PL بر مساحت خط رامان الماس (هرچند این مقادیر باز هم می‌توانند تحت‌تأثیر نقص‌های نقطه‌ای دیگری باشند که برای جذب تحریک لیزر رقابت می‌کنند یا لومینسانس را خاموش می‌کنند). این بهنجارسازی (normalization) برای مقایسه ویژگی‌های PL میان نمونه‌ها، پس از بهسازی‌های مختلف، یا برای مقایسه تغییرات مکانی در سراسر گوهر مفید است. بهنجارسازی در نقشه‌برداری از مواد با سطح ناهموار اهمیت ویژه‌ای دارد، چون توپوگرافی سطح شدت پیک‌ها را نوسان می‌دهد و ممکن است تغییرات مکانی واقعی را بپوشاند.

تأثیر طول‌موج‌های تحریک مختلف لیزر

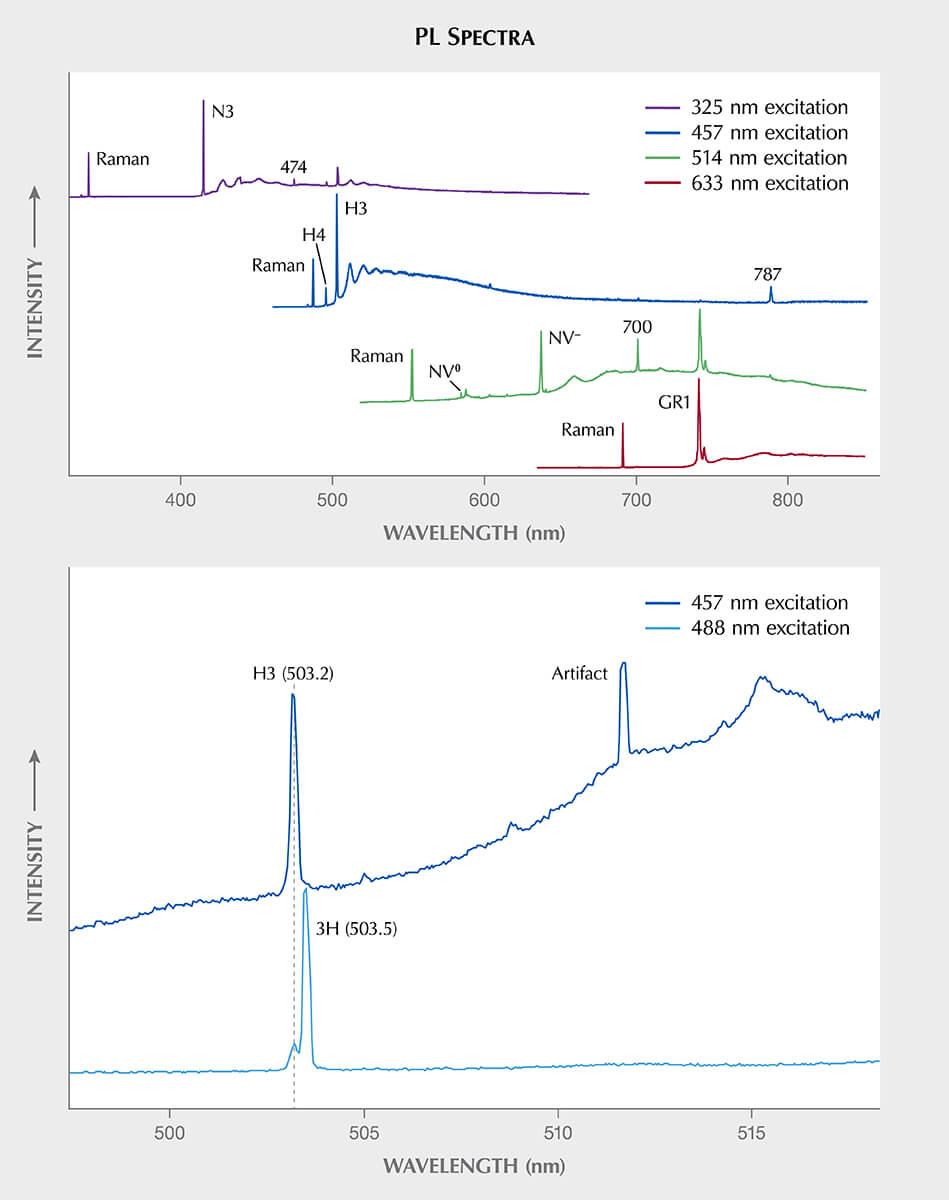

امروز استفاده از لیزرهای متعدد در بازه فرابنفش-مرئی-فروسرخ نزدیک (UV-Vis-NIR) ضروری است، چون طول‌موج‌های مختلف لیزر ویژگی‌های متفاوتی از PL را به‌طور مؤثر فعال می‌کنند. طول‌موج‌های تحریک رایج برای طیف‌سنجی تک‌نقطه‌ای و نقشه‌برداری PL شامل ۳۲۵، ۳۵۵، ۴۰۵، ۴۵۵، ۴۵۷، ۴۸۸، ۵۱۴، ۵۳۲، ۶۳۳، ۷۸۵ و ۸۳۰ نانومتر هستند، اما اگر فیلترهای لیزری لازم در دسترس باشد، می‌توان از هر طول‌موج لیزر تجاری برای هر دو کار استفاده کرد. استفاده از چند طول‌موج لیزر تعداد پیک‌های PL قابل تشخیص را به حداکثر می‌رساند، چون برخی پیک‌ها با طول‌موج‌های مشخصی مؤثرتر برانگیخته می‌شوند. افزون بر این، اگر ویژگی‌های قوی‌تری در طول‌موجی مشابه باشند، ممکن است بعضی پیک‌ها در تحریک خاصی پنهان بمانند (شکل ۵).

الماس طبیعی

جز نیتروژن، بور، هیدروژن، نیکل و سیلیسیم، عنصرهای دیگر کمتر وارد الماس طبیعی می‌شوند، چون چگالی اتمی الماس بالاست و حالت‌های بار الکتریکی آن محدودیت دارند. با این حال همین مجموعه کوچک عنصرهای سازگار با الماس طیف گسترده‌ای از گذارهای نوری می‌سازد (مانند Zaitsev, 2001; Ashfold et al., 2020; D’Haenens-Johannson et al., 2022).

همه الماس‌های نوع II، چه در رده رنگی D تا Z و چه رنگی فانتزی (Fancy)، اکنون برای تأیید قابل اعتماد طبیعی، بهسازی‌شده یا آزمایشگاهی بودن به آنالیز PL در دمای پایین نیاز دارند. همه الماس‌های نوع IaB با نیتروژن کم هم برای تفکیک رنگ طبیعی از رنگ بهسازی‌شده به طیف‌سنجی PL در دمای پایین نیاز دارند. برای نمونه، الماس‌های طبیعی صورتی نوع IIa و آبی نوع IIb بسیار کمیاب‌اند و قیمتشان گاهی از ۱ میلیون دلار آمریکا برای هر قیراط بیشتر می‌شود. منشأ طبیعی چنین الماس‌هایی تقریباً همیشه با ویژگی‌های طیفی PL تأیید می‌شود.

طیف‌سنجی PL در تعیین ویژگی‌های الماس‌های طبیعی برای طیف وسیعی از کاربردهای پژوهشی بنیادی هم مفید بوده است. برای مثال به شناخت گوهرهای مناطق جغرافیایی خاص (Komarovskikh et al., 2020) و ساختارهای غیرمعمول مثل الماس‌های برخوردی (impact diamonds) موجود در دهانه‌های برخورد شهاب‌سنگ (Yelisseyev et al., 2016) کمک می‌کند. کاربرد کلیدی دیگر، تعیین ویژگی‌های PL مراکز نوری‌ای مثل بور (Lu et al., 2017)، باند جذبی ۵۵۰ نانومتر (Eaton-Magaña et al., 2020) و باند جذبی ۴۸۰ نانومتر (Lai et al., 2024a) است.

شناسایی بهسازی در الماس‌های گوهری: بهسازی HPHT

منشأ الماس (استخراج‌شده از زمین یا ساخته‌شده در آزمایشگاه) و فرایندهای بعدی روی آن عوامل مهمی در ارزش الماس‌اند. بهسازی HPHT، هر قدر هم پیچیده باشد، معمولاً کوتاه است (از چند دقیقه تا چند ساعت). زمانی که نقص‌ها در یک الماس طبیعی در دل زمین و در دمای حدود ۱۰۵۰ تا ۱۲۵۰ درجه سانتی‌گراد (Stachel and Luth, 2015) برای بازآرایی نیاز داشته‌اند، در آزمایشگاه اصلاً قابل تکرار نیست. برای جبران زمان کمتر نسبت به الماس‌های طبیعی، از دمای بهسازی بالاتری استفاده می‌شود. این دماهای بالاتر (۱۸۰۰ تا ۲۱۰۰ درجه سانتی‌گراد در فشار محصورکننده ۵ تا ۶ گیگاپاسکال) می‌توانند ویژگی‌های PL ایجاد کنند که نشانه‌های افشاگر این بهسازی‌اند.

بسیاری از ویژگی‌های شناسایی‌ای که طیف‌سنجی PL تشخیص می‌دهد به‌دلیل ملاحظات مالکیت معنوی منتشر نمی‌شوند، اما برخی منتشر شده‌اند. به‌طور گسترده گزارش شده است (مانند Fisher and Spits, 2000) که پس از بهسازی HPHT، شدت پیک PL در ۶۳۷ نانومتر (NV^–) اغلب از شدت پیک ۵۷۵ نانومتر (NV⁰) که با لیزر ۵۱۴ نانومتر برانگیخته می‌شود بیشتر است. در بیشتر الماس‌های طبیعی نوع II این رابطه برعکس است (شکل ۶).

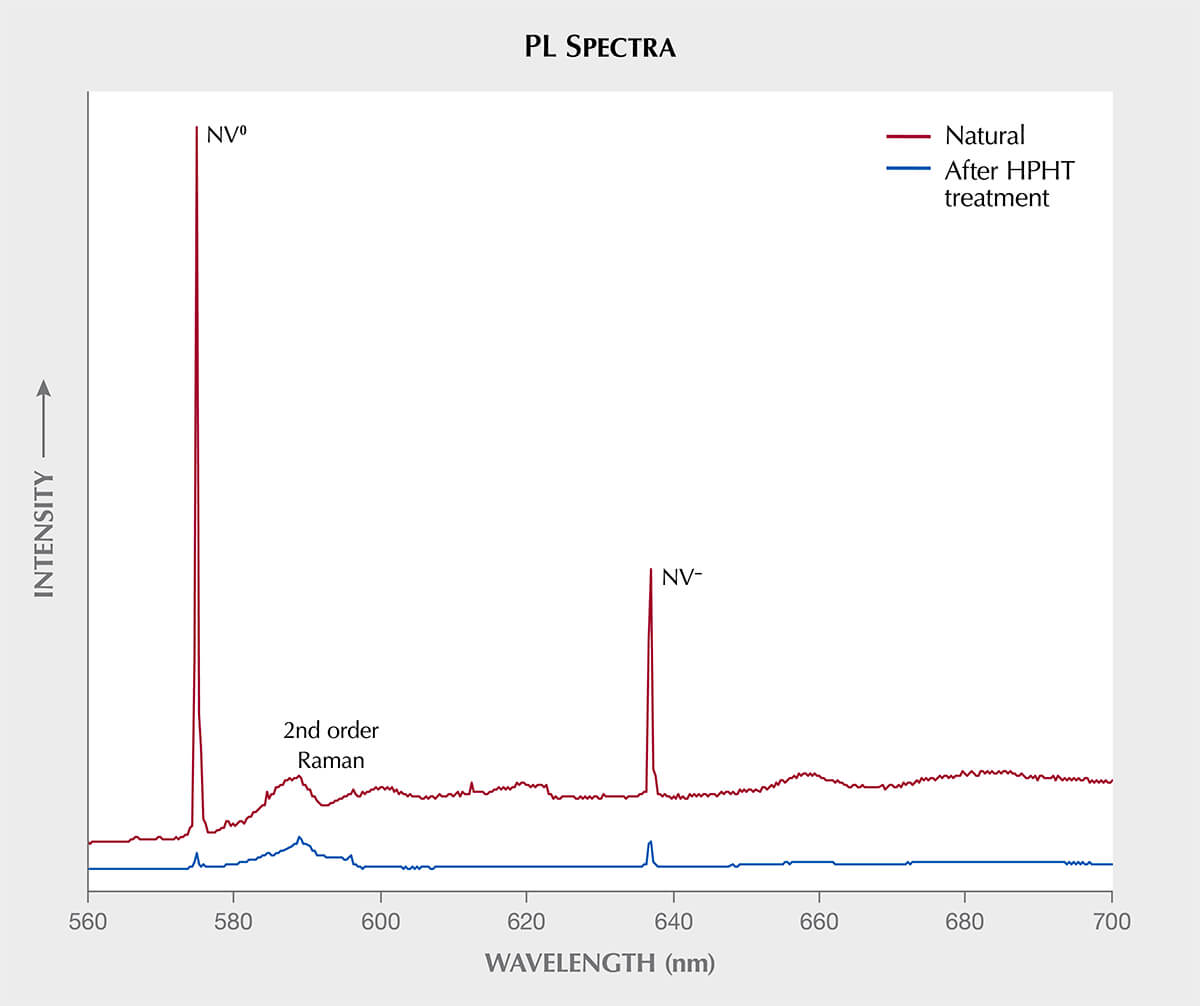

در شرایط دمایی لازم برای حذف رنگ قهوه‌ای، بهسازی HPHT معمولاً تجمعات نیتروژن را می‌شکند و ناخالصی‌های نیتروژن منفردی می‌سازد که مثل دهنده الکترون عمل می‌کنند. انتقال بار این الکترون‌های تازه شدت PL نقص ۶۳۷ نانومتری را نسبت به پیک ۵۷۵ نانومتری بالا می‌برد (Chalain et al., 2000)؛ برای همین بیشتر الماس‌های نوع IIa بهسازی‌شده با HPHT نسبت شدت I₆₃₇/I₅₇₅ بزرگ‌تر از ۱ دارند. تصور می‌شود بعضی از تهی‌جاهای منفردی که مراکز NV را می‌سازند هم در طول بهسازی از خوشه‌های تهی‌جا که صفحات لغزش (slip planes) را تزیین کرده‌اند آزاد شوند.

الماس‌های دارای بهسازی ترکیبی

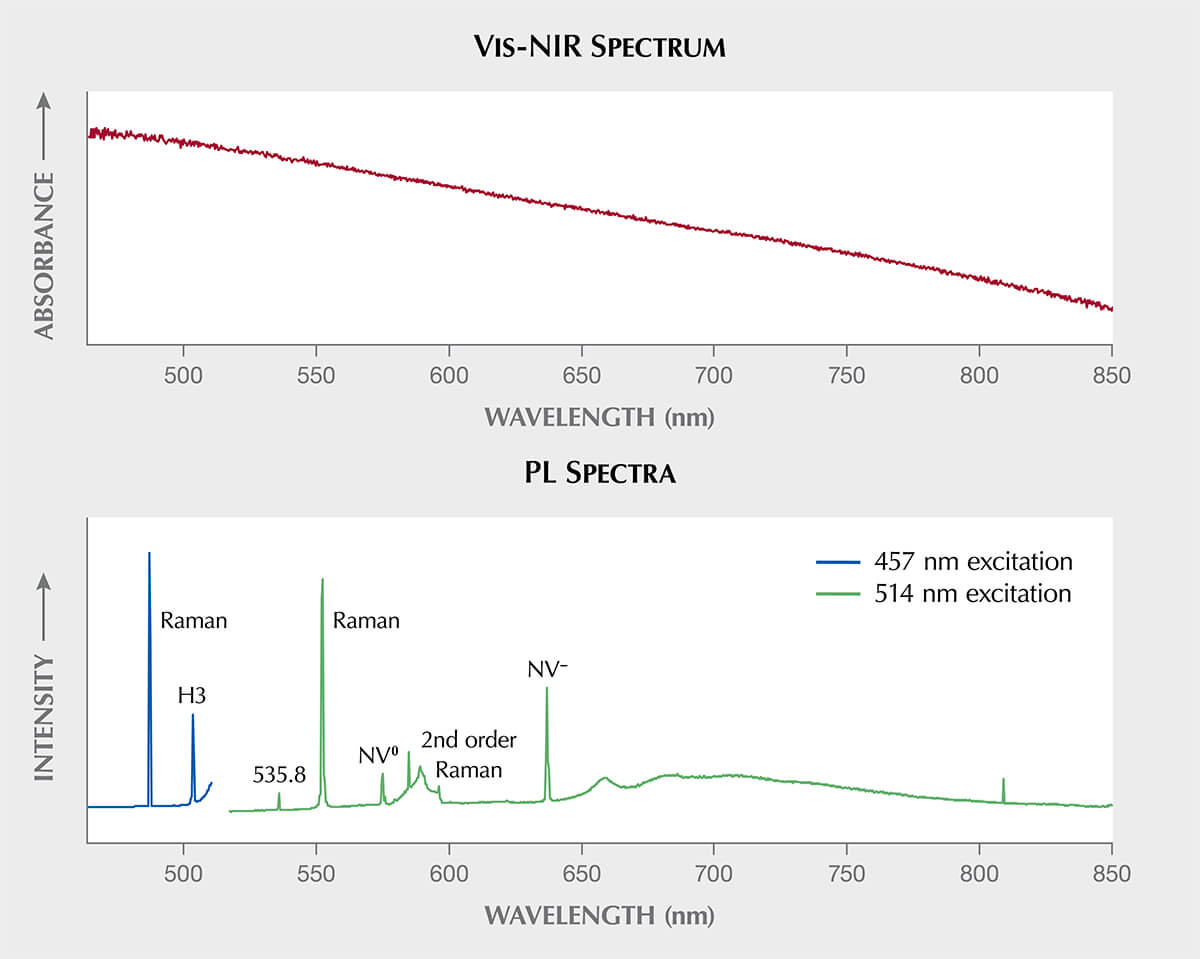

معرفی بهسازی HPHT در اواخر دهه ۱۹۹۰ بهسازی‌هایی را هم به همراه آورد که بازپخت HPHT را با بهسازی‌های بعدی، مثل پرتودهی و بازپخت در دمای پایین‌تر، ترکیب می‌کنند. این «چندلایه‌سازی» (stacking) بهسازی‌ها اغلب برای پنهان کردن بهسازی رنگ قبلی انجام می‌شود، شناسایی را سخت‌تر می‌کند و الماس را از نظر طیفی «طبیعی‌تر» نشان می‌دهد. با فرایندهای چندمرحله‌ای حتی می‌توان رنگ‌های جذابی مثل صورتی تا قرمز ساخت.

شناسایی الماس‌های بهسازی‌شده اغلب به ترکیبی از تکنیک‌های پیشرفته آزمایش نیاز دارد. حضور یا نبود ویژگی‌های متعدد PL را باید در کنار اطلاعات سایر تکنیک‌های طیف‌سنجی و گوهرشناسی، مثل جذب UV-Vis-NIR، تصویربرداری فلورسانس فرابنفش عمیق و میکروسکوپی، بررسی کرد و این روزبه‌روز مهم‌تر می‌شود. برای بسیاری از الماس‌های باارزش، طیف PL اغلب مهم‌ترین مدرک است، اما همه آزمایش‌ها و داده‌ها باید با هم سازگار باشند. پس گوهرشناسان نمی‌توانند فقط به یک ویژگی یا یک تکنیک تکیه کنند. با بهسازی‌های پیچیده و پیشرفت روش‌های رشد الماس سنتتیک، ارزیابی دقیق منشأ رنگ بهتر است به آزمایشگاه‌های گوهرشناسی کاملاً مجهز و دارای کارکنان مجرب سپرده شود.

الماس‌های آزمایشگاهی

در سال‌های اخیر الماس‌های آزمایشگاهی با کیفیت گوهری، که با روش انباشت بخار شیمیایی (CVD) یا HPHT تولید می‌شوند، به‌طور گسترده در بازار عرضه شده‌اند (Eaton-Magaña and Shigley, 2016; Eaton-Magaña et al., 2017). طیف‌سنجی PL باکیفیت در شناسایی آن‌ها مفید بوده است (مانند Wang et al., 2007, 2012; Song et al., 2012; D’Haenens-Johansson et al., 2022; Johnson et al., 2023). توسعه سریع تکنیک‌های سنتز CVD در دو دهه اخیر طیف‌سنجی PL را برای تأیید دقیق منشأ CVD و تشخیص بازپخت پس از رشد مهم کرده است (Hardman et al., 2022b).

ناخالصی‌هایی که به‌ندرت در الماس‌های طبیعی نوع II دیده می‌شوند، مثل نیکل (به‌صورت دوتایی ۸۸۳/۸۸۵ نانومتر در اندازه‌گیری با دمای نیتروژن مایع) و سیلیسیم (به‌صورت SiV^– با دوتایی ۷۳۶٫۶/۷۳۶٫۹ نانومتر در دمای نیتروژن مایع، یا SiV⁰ با خط بدون فونون [zero-phonon line، ZPL] در ۹۴۶ نانومتر)، اغلب به‌ترتیب در الماس‌های رشدیافته به روش HPHT و CVD تشخیص داده می‌شوند. ویژگی‌های PL دیگری، مثل پیک ۴۶۸ نانومتری که هنوز ماهیتش مشخص نیست، هم اغلب در الماس‌های CVD دیده می‌شوند (مانند Zaitsev et al., 2021).

اسپینل

طیف‌سنجی PL بیشتر برای الماس به کار می‌رود، اما برای سنگ‌های قیمتی دیگر هم کاربردهای مهمی دارد. برای مثال، تفکیک اسپینل طبیعی و آزمایشگاهی با پاکی (clarity) بالا با روش‌های استاندارد گوهرشناسی می‌تواند بسیار دشوار باشد. اما اسپینل سنتتیک را می‌توان با آنالیز PL لومینسانس کروم تشخیص داد (Deeva and Shelementiev, 2002; Kitawaki and Okano, 2006). اسپینل طبیعی ZPL قوی در حدود ۶۸۶ نانومتر و چند پیک باریک دیگر نشان می‌دهد، در حالی که همتاهای آزمایشگاهی‌اش پیک‌های بسیار پهن‌شده و جابه‌جاشده دارند.

طیف‌سنجی PL در شناسایی بهسازی هم کمک می‌کند. پیک‌های تیز کروم تأیید می‌کنند که سنگ طبیعی و حرارت‌ندیده است، اما بهسازی حرارتی معمولاً پیک‌های PL را پهن و جابه‌جا می‌کند (Saeseaw et al., 2009; Kondo et al., 2010; Malsy et al., 2012; Liu et al., 2022; Wu et al., 2023).

کروندوم

پژوهش درباره فوتولومینسانس کروندوم را جامعه فیزیک و علم مواد پیش برده است، با انگیزه استفاده از کروندوم به‌عنوان بلور لیزری (یاقوت سرخ و یاقوت کبود آلاییده به تیتانیم). مطالعه PL در کروندوم به‌خاطر تنوع ناخالصی‌های عناصر کمیاب (trace elements) و دشواری جدا کردن و شناسایی منشأ باندهای مختلف PL، بسیار پیچیده‌تر از الماس است. شناخته‌شده‌ترین تابش مربوط به Cr³⁺ در کروندوم است که به‌صورت مجموعه‌ای از پیک‌های تیز در ۶۹۲٫۸ و ۶۹۴٫۲ نانومتر دیده می‌شود و به آن‌ها خطوط R1 و R2 یا «خطوط R» می‌گویند (R از red، یعنی سرخ). در کروندوم‌هایی با غلظت بالاتر کروم، گاهی باندهای جانبی‌ای به نام «خطوط N» (مخفف neighbor lines؛ خطوط همسایه) هم همراه این پیک‌ها هستند (Guguschev et al., 2010).

Cr³⁺ در تولید لومینسانس مرئی در کروندوم بسیار کارآمد است، حتی در غلظت‌های کروم حدود چند ppma (Hughes et al., 2017). به‌خاطر حساسیت لومینسانس کروم و احتمال تغییر غلظت کروم در طول رشد بلور کروندوم، نقشه‌برداری PL از باند لومینسانس ۶۹۴ نانومتر می‌تواند بافت‌های رشد درونی را آشکار کند. لومینسانس کروم با ناخالصی‌های آهن به‌شدت خاموش (quench) می‌شود، مثل یاقوت‌های سرخ پرآهن که فلورسانس ضعیفی دارند. جانشینی‌های دیگر عناصر کمیاب هم که باندهای جذبی‌شان با طول‌موج‌های لومینسانس کروم یا طول‌موج تحریک هم‌پوشانی دارد، ممکن است بر لومینسانس حاصل اثر بگذارند (Yu and Clarke, 2002).

باندهای لومینسانس دیگر در کروندوم طبیعی کمتر بررسی شده‌اند. حضور Mn⁴⁺ را می‌توان به‌صورت پیک تیزی در حدود ۶۷۸ نانومتر دید که شدتش با افزایش مقدار منگنز بالا می‌رود تا به یک نقطه عطف برسد و بعد از ۰٫۱ درصد وزنی منگنز به‌صورت نمایی کم می‌شود (Ivakin et al., 2003). تصور می‌شود باند پهنی با قله ۷۴۰ نانومتر از لومینسانس Ti³⁺ باشد (Mikhailik et al., 2005). اما حالت‌های ظرفیتی مختلف تیتانیم امضاهای لومینسانس متفاوتی دارند. وقتی Ti⁴⁺ در جایگاه خالی Al³⁺ می‌نشیند، برهم‌کنش Ti⁴⁺ و O^2– لومینسانس آبی تا سفید گچی ایجاد می‌کند. غلظت‌های کمتر Ti⁴⁺ باند آبی با قله حدود ۴۱۵ نانومتر می‌دهند که با بالا رفتن غلظت Ti⁴⁺ به طول‌موج‌های بلندتر و لومینسانس سفیدتر می‌رود (Wong et al., 1995).

این لومینسانس در یاقوت کبود طبیعی به‌ندرت دیده می‌شود، چون عناصر کمیاب دوظرفیتی دیگر بار Ti⁴⁺ را متعادل می‌کنند (مثل انتقال بار Fe²⁺-Ti⁴⁺ که رنگ آبی یاقوت کبود را می‌سازد) و باند انتقال بار هم‌پوشان Fe³⁺ هم که معمولاً غلظتش از Ti⁴⁺ خیلی بیشتر است لومینسانس را خاموش می‌کند. یاقوت کبود حرارت‌دیده معمولاً لومینسانس آبی تا سفید گچی دارد، چون حل شدن ابریشم روتیل (rutile silk) Ti⁴⁺ اضافی وارد می‌کند؛ مگر در یاقوت کبود پرآهن که در آن Ti⁴⁺ به‌جای اینکه به‌صورت Ti⁴⁺ منفرد با O^2– جفت شود با آهن جفت می‌شود (Hughes et al., 2017).

شیوع لومینسانس آبی تا سفید گچی در کروندوم حرارت‌دیده و نادر بودنش در کروندوم بهسازی‌نشده، آن را به مدرک مهمی برای تشخیص بهسازی حرارتی تبدیل کرده است. باند دیگری که کمتر مطالعه شده لومینسانس نارنجی یا «زردآلویی» است که احتمالاً از ترکیب مراکز F و یون‌های دوظرفیتی (مثل Mg²⁺) در یاقوت‌های کبود با غلظت آهن کمتر از ۱۰۰۰ ppm می‌آید (Vigier et al., 2024). لومینسانس نارنجی در همه رنگ‌های یاقوت کبود طبیعی یا سنتتیک و تقریباً در همه کروندوم‌های بهسازی‌شده به روش نفوذ بریلیوم (beryllium diffusion) دیده می‌شود (Fritsch et al., 2011).

مرواریدها

بعد از الماس، مروارید رایج‌ترین گوهری است که با طیف‌سنجی PL آنالیز می‌شود. ویژگی‌های PL مرواریدها را معمولاً به ترکیبات آلی موجود در ماده کامپوزیتی نکر (nacre) نسبت می‌دهند (Karampelas et al., 2007). این تکنیک، به‌ویژه با لیزر ۵۱۴ نانومتر، امکان می‌دهد مرواریدهای دارای رنگ طبیعی از مرواریدهای رنگ‌شده تفکیک شوند (مانند Wang et al., 2006; Karampelas et al., 2011). این برای مرواریدهای طبیعی و پرورشی هر دو صادق است، چون بهسازی تفاوت‌های قابل‌توجهی در طیف‌های PL ایجاد می‌کند (شکل ۷؛ Zhou et al., 2016; Tsai and Zhou, 2020).

طیف‌سنجی PL همچنین می‌تواند مجموعه‌ای از باندها را در ۶۲۰، ۶۵۰ و ۶۸۰ نانومتر تشخیص دهد که به رنگدانه‌های پورفیرین (porphyrin) نسبت داده می‌شوند (Iwahashi and Akamatsu, 1994; Karampelas et al., 2020). این رنگدانه‌ها عامل تن‌های طبیعی خاکستری تا سیاه در مرواریدهای تولیدشده توسط نرم‌تنانی مثل Pinctada margaritifera و گونه‌های Pteria هستند. این باندها در مرواریدهای تیره‌ای که با نیترات نقره رنگ شده‌اند وجود ندارند.

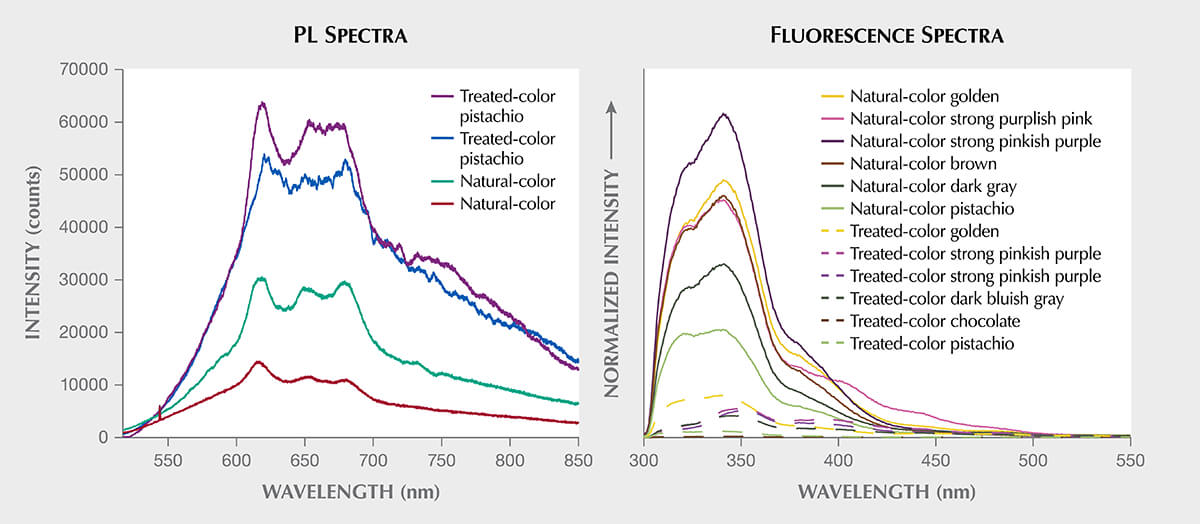

مرواریدهای بهسازی‌شده «شکلاتی» و «پسته‌ای» حاصل صدف P. margaritifera با مجموعه‌ای از فرایندهای شیمیایی و فیزیکی از رنگ اصلی خاکستری تا خاکستری تیره تغییر داده شده‌اند. این مرواریدها برخی ویژگی‌های پورفیرین را در طیف PL خود نگه می‌دارند، اما این ویژگی‌ها وضوح کمتری دارند و شدت کلی فلورسانس بالاتری (یعنی نسبت F/A بالاتر) نشان می‌دهند. این نسبت بیشترین شدت فلورسانس در ناحیه ۶۰۰ تا ۷۰۰ نانومتر را با پیک اصلی رامان آراگونیت در ۵۴۵ نانومتر، یا جابه‌جایی رامان 1085 cm^–1، مقایسه می‌کند (شکل ۷ چپ؛ Zhou et al., 2016). در مطالعه‌ای روی مرواریدهای پرورشی طلایی دریای جنوب (South Sea)، فلورسانس پهن‌باند ثبت‌شده با طیف‌سنجی PL (با نسبت F/A بالا) به‌خوبی مرواریدهای دارای رنگ طبیعی را از مرواریدهای پرورشی رنگ‌شده جدا کرد (Zhou et al., 2012).

طیف‌سنجی فلورسانس با تحریک دیود ساطع‌کننده نور (LED) فرابنفش موج بلند (۳۸۵ نانومتر) روشی سریع و کارآمد برای تشخیص سفیدسازی و روشن‌سازی نوری مرواریدهاست (Zhou et al., 2020). تحریک LED فرابنفش موج کوتاه (۲۷۵ نانومتر) برای اندازه‌گیری ویژگی‌های فلورسانس مربوط به آمینواسید تریپتوفان در نکر مروارید به کار می‌رود (Tsai and Zhou, 2021). مرواریدهای دارای رنگ طبیعی و فرآوری‌نشده در ناحیه فرابنفش سیگنال‌های فلورسانسی دارند که دست‌کم ۲٫۵ برابر قوی‌تر از مرواریدهای بهسازی‌شده یا فرآوری‌شده است (شکل ۷ راست؛ Tsai and Zhou, 2020).

سایر سنگ‌های قیمتی

روش‌های PL به پژوهش‌های بنیادی و حل مسائل شناسایی در شماری از گوهرها کمک کرده‌اند. فوتولومینسانس مرتبط با کروم برای سنگ‌هایی مثل توپاز (Zeug et al., 2022)، گانیت (Chen et al., 2024) و زمرد مفید بوده است. به‌ویژه موقعیت خط R1 در حدود ۶۸۴ نانومتر که از کروم می‌آید (Thompson et al., 2014, 2017; García-Toloza et al., 2019) در تفکیک منشأهای مختلف زمرد کلیدی است. در زمرد آزمایشگاهی این خط در طول‌موج‌های کوتاه‌تر است و زمردهای طبیعی محیط‌های غیرشیستی موقعیتی مشابه دارند. اما زمردهای طبیعی با منشأ شیستی خط R1 را در طول‌موج‌های بالاتر دارند (Thompson et al., 2014). خط R1، به‌ویژه در ترکیب با اطلاعات گوهرشناسی دیگر، در تعیین منشأ جغرافیایی میان چند معدن مثل کلمبیا، افغانستان و زامبیا هم مفید بوده است (Thompson et al., 2017).

طیف‌سنجی PL در تشخیص نقص‌های دیگر سنگ‌های قیمتی هم نقش داشته است، مثل تابش مرتبط با آهن در فلدسپار (Prasad and Jain, 2018) و کیانیت پرتودهی‌شده (Nagabhushana et al., 2008). تشخیص PL در زیرکن هم برای شناسایی عناصر خاکی کمیاب (REEs؛ Vuong et al., 2019) یا اندازه‌گیری گذار زیرکن بلوری به زیرکن متامیکت (metamict) در اثر آسیب پرتودهی (Lenz et al., 2020) سودمند است.

طیف‌سنجی PL در بررسی برخی گوهرهای آلی غیر از مروارید هم مفید بوده است. تفسیر طیف‌های PL در کنار طیف‌سنجی رامان می‌تواند مرجان قرمز طبیعی را از مرجان رنگ‌شده تفکیک کند (Smith et al., 2007). طیف‌سنجی PL همچنین می‌تواند در تفکیک لاک لاک‌پشت از برخی بدل‌هایش کمک کند؛ البته نتایج ممکن است مبهم باشد و تفسیر باید با تکنیک‌های گوهرشناسی دیگر ترکیب شود (Hainschwang and Leggio, 2006).

نقشه‌برداری فوتولومینسانس (PL Mapping)

گوهرشناسان دهه‌هاست از طیف‌سنجی رامان و PL برای پاسخ به این پرسش‌ها استفاده می‌کنند: «این چه گوهری است؟» و «نقص‌هایش کدام‌اند؟». با ظهور نقشه‌برداری PL در دهه گذشته، به پرسش دیگری هم می‌توانیم پاسخ دهیم: «نقص‌ها کجا هستند؟»

نقشه‌برداری رامان و PL، که گاهی «تصویربرداری ابرطیفی» (hyperspectral imaging) هم نامیده می‌شود، ادامه منطقی کاربردهایی است که در بالا گفتیم. این تکنیک‌ها امکان می‌دهند طیف‌ها به‌جای یک نقطه (یا جابه‌جا کردن دستی نمونه برای ثبت چند طیف)، سریع و خودکار از یک ناحیه گردآوری شوند. پیشرفت ابزارهای لازم، مثل سخت‌افزار رایانه‌ای برای پردازش داده، بازده آشکارسازها و منابع تحریک پرتوان‌تر، این را ممکن کرده است.

به همین دلیل نقشه‌برداری رامان و PL به روش‌های ترجیحی برای تحلیل تفاوت‌های مکانی تبدیل شده‌اند. وقتی صفحه رایانه‌ای میکروسکوپ سطح گوهر را اسکن می‌کند، هزاران طیف به‌سرعت ثبت می‌شود. با این کار گوهرشناسان و پژوهشگران می‌توانند تصویر دقیقی از نواحی با شدت (یا غلظت) بالای ویژگی‌های نوری بسازند. ثبت سریع و آسان داده‌های رامان و PL مطالعات بنیادی تغییرات مکانی درون گوهر را ممکن کرده که چند سال پیش شدنی نبود (مانند Eaton-Magaña et al., 2021; Laidlaw et al., 2021; Lai et al., 2024a). این تکنیک فرصت‌های زیادی برای کاوش در فرایندهای رشد و بهسازی‌های مختلف و کاربردهای گسترده‌تری مثل تعیین منشأ زمین‌شناسی باز می‌کند.

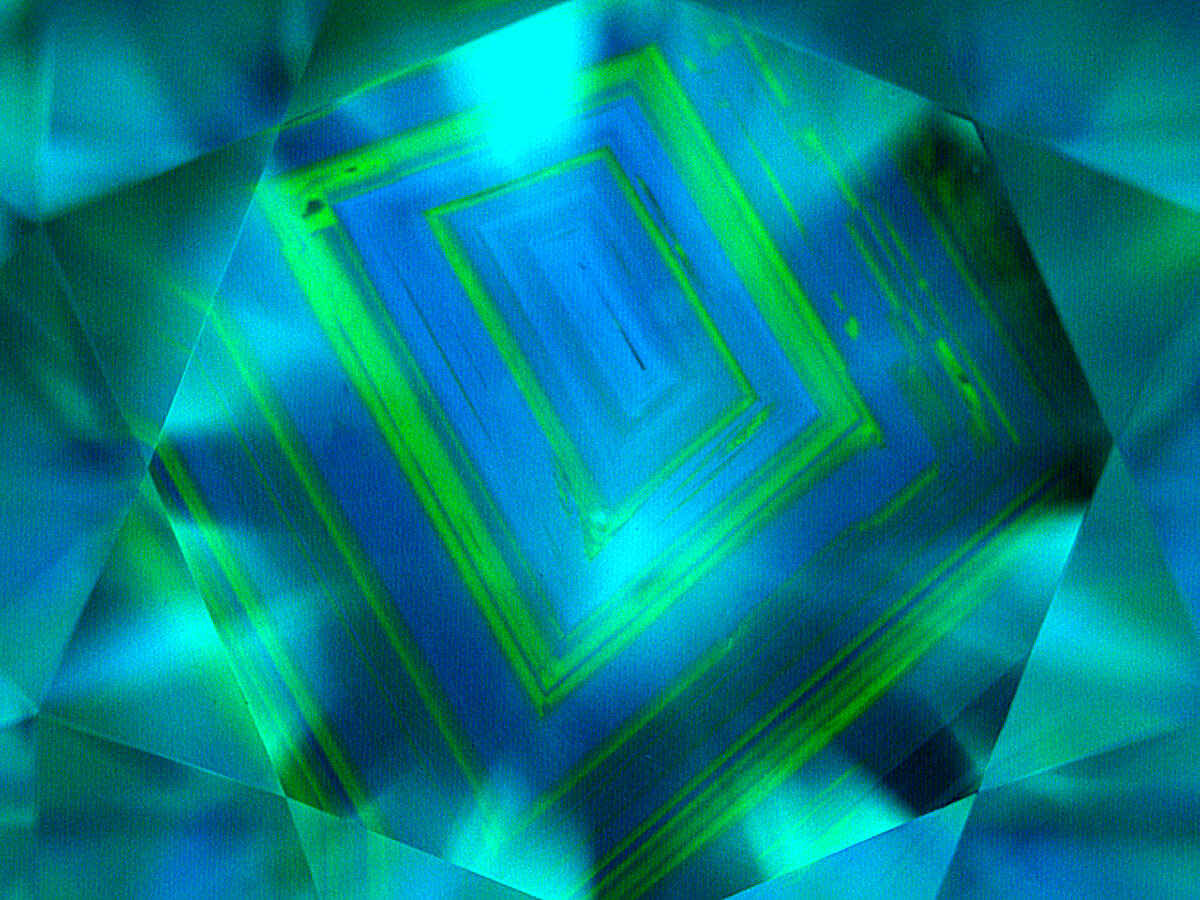

فرایندهای رشد طبیعی می‌توانند تغییرات مکانی آشکاری از نقص‌ها در سراسر سنگ‌های قیمتی بسازند. برای مثال، الماس‌های زرد تا نارنجی که رنگشان از باند ۴۸۰ نانومتر است (Lai et al., 2024b) و الماس‌های صورتی با رنگ باند ۵۵۰ نانومتر (Eaton-Magaña et al., 2020) تفاوت‌های مکانی آشکاری دارند. نقشه‌برداری PL از این گوهرها نقص‌هایی را نشان می‌دهد که با منطقه‌بندی رنگی (color zoning) مطابقت دارند.

نقشه‌برداری کروندوم

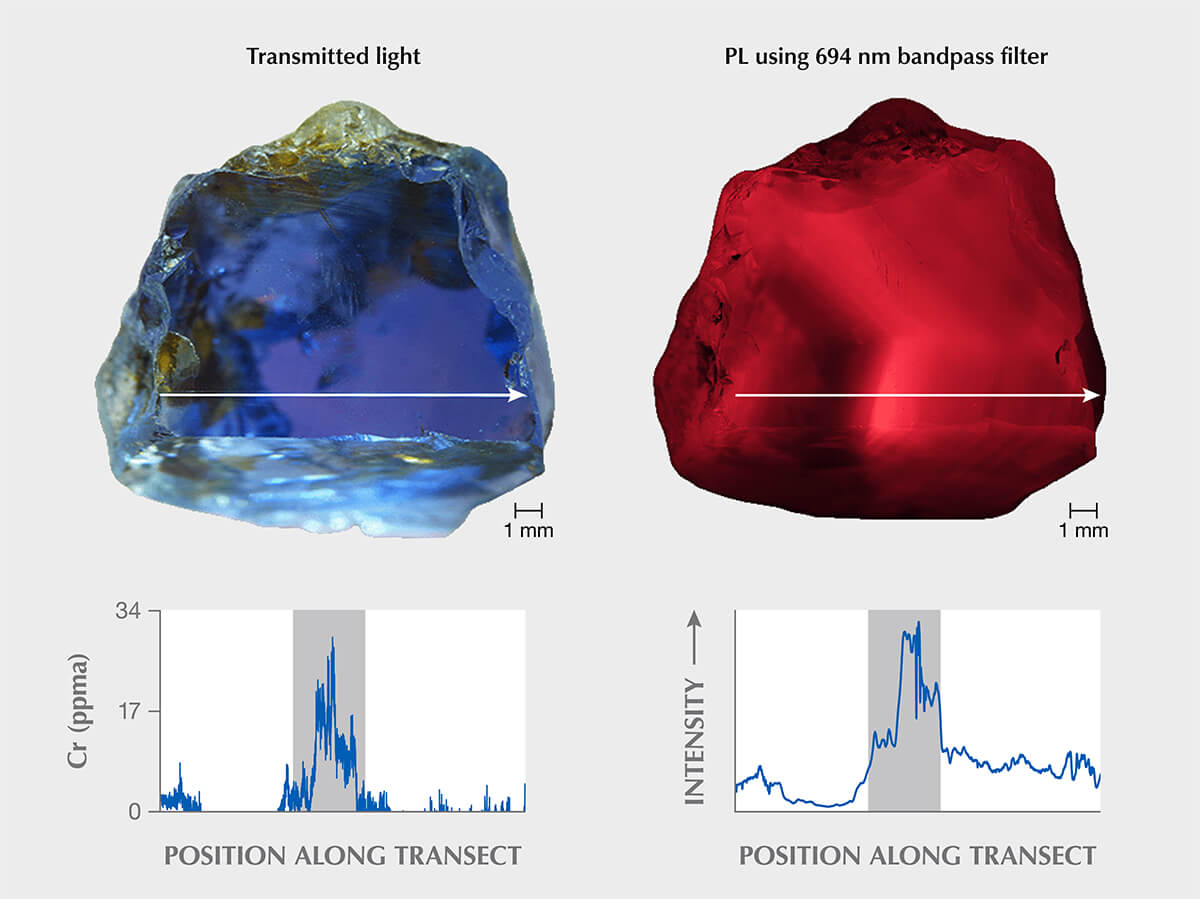

وقتی بلورهای کروندوم در عمق زمین شکل می‌گیرند، غلظت کروم و عناصر کمیاب دیگر در پاسخ به شرایط زمین‌شناسی در سراسر بلور تغییر می‌کند. این تغییرات ریز را می‌توان با طیف‌سنجی PL تصویربرداری و نقشه‌برداری کرد. باند لومینسانس ۶۹۴ نانومتر به کروم مربوط است و شدتش حاصل برهم‌کنش پیچیده کروم با عناصر کمیاب دیگر است که شدت لومینسانس Cr³⁺ را خاموش (کم) یا حساس (زیاد) می‌کنند (Calvo del Castillo et al., 2009). برهم‌کنش خاموش‌کننده‌ها یا حساس‌کننده‌ها با کروم هنوز خوب شناخته نشده است، چون جانشینی‌های عناصر کمیاب در کروندوم طبیعی متنوع است و تفسیر رابطه‌هایشان دشوار. شناخت کامل اغلب به رشد بلورهای کروندوم سنتتیک با آلایش ویژه نیاز دارد تا تعداد برهم‌کنش‌های هم‌زمان محدود شود، یا ممکن است محاسبات پیچیده‌ای بر پایه نظریه میدان بلور (crystal field theory) لازم باشد. تعیین کمّی غلظت کروم و عناصر کمیاب در نواحی مختلف بلور به تجزیه شیمیایی نیاز دارد.

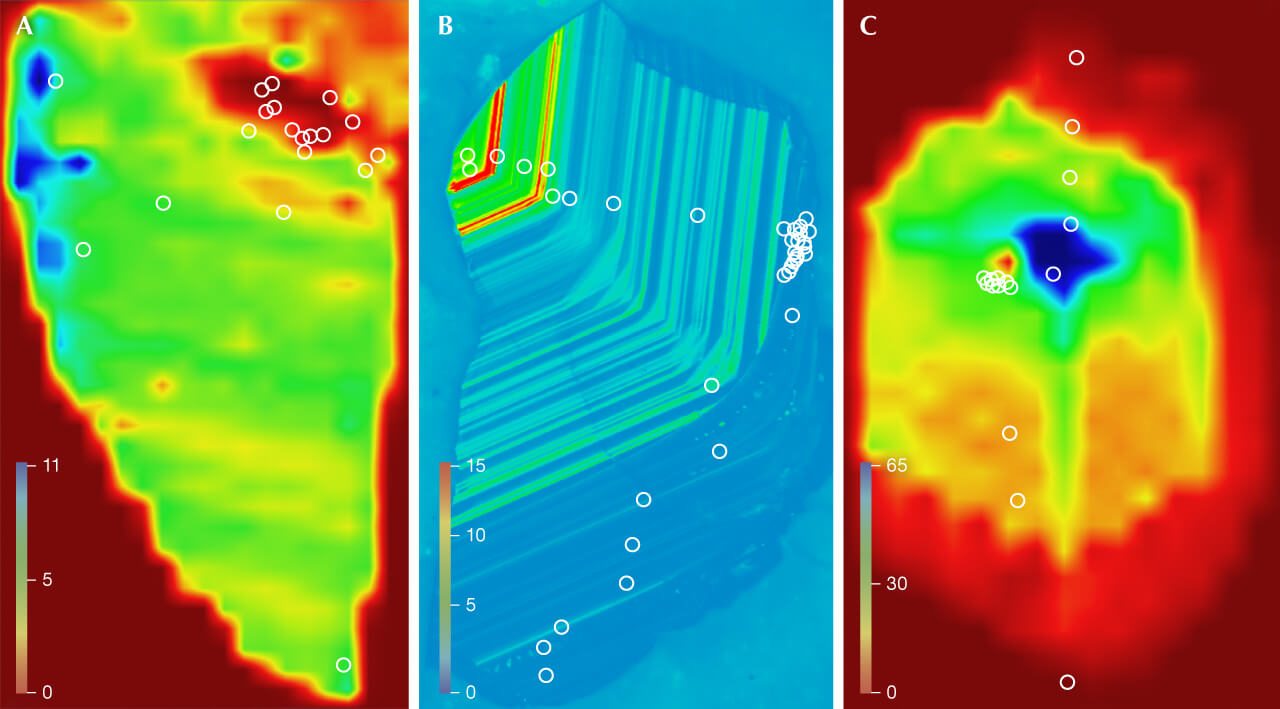

فارغ از جزئیات خاموش‌کننده‌ها و حساس‌کننده‌های لومینسانس کروم در کروندوم، نقشه‌برداری PL می‌تواند تکنیک مفیدی برای تصویر کردن تفاوت کروندوم طبیعی و سنتتیک باشد، به شرط اینکه غلظت کروم در بلور سنتتیک به‌اندازه کافی تغییر کند. کروندوم طبیعی ممکن است فرایندهای رشد نامنظم و متنوعی را بگذراند، اما کروندوم سنتتیک در شرایط قابل پیش‌بینی‌تر و یکنواخت‌تری رشد می‌کند که می‌تواند باندهای نوسانی منظم یا شیارهای منحنی بسازد؛ شیارهایی که زیر میکروسکوپ و با نور پخش‌شده (diffused) اغلب به‌صورت نوارهای رنگی منحنی دیده می‌شوند. اگر انحنای این باندهای نوسانی به‌روشنی دیده نشود، تفکیکشان از کروندوم طبیعی سخت می‌شود. کروندوم طبیعی، به‌خاطر سازوکارهای رشدش، باندهای نوسانی مستقیم یا زاویه‌دار نشان می‌دهد.

در کروندوم طبیعی، نقشه‌برداری PL ابزار مهمی برای انتخاب نقاط مورد نظر برای آنالیز است، چون هم یاقوت کبود و هم یاقوت سرخ می‌توانند منطقه‌بندی پیچیده و گستره‌ای از تغییرات شیمیایی در سراسر بلور داشته باشند (شکل ۸؛ Turnier, 2022). منطقه‌بندی در کروندوم طبیعی از کروندوم سنتتیک پیچیده‌تر و متنوع‌تر است.

نقشه‌برداری سه‌بعدی (3D Mapping)

پیشرفت‌های اخیر فناوری و ابزارهای سفارشی، ثبت اندازه‌گیری‌های سه‌بعدی گوهرها را در حجم بزرگ و با تفکیک‌پذیری طیفی و مکانی بالا ممکن کرده است (Jones et al., 2024a). نقشه‌های PL دوبعدی در طیف وسیعی از کاربردهای گوهرشناسی مفید بوده‌اند (Eaton-Magaña et al., 2021; Laidlaw et al., 2021) و پروفایل‌گیری عمقی دوبعدی هم کاربردهای امیدوارکننده‌ای نشان داده است (مانند Lai et al., 2024b)، اما این‌ها فقط کسری از اطلاعات موجود درباره گوهر را می‌دهند. تصویربرداری طیفی کاملاً سه‌بعدی به ما امکان می‌دهد تاریخچه رشد سنگ قیمتی، توزیع نقص‌ها و محل اینکلوژن‌ها را بهتر بفهمیم. سرعت این سامانه‌ها از جمع‌آوری هم‌زمان اطلاعات در امتداد یک خط، به‌جای یک نقطه، می‌آید و ثبت داده سه‌بعدی را بسیار کارآمدتر می‌کند.

نقشه‌برداری PL سه‌بعدی با تفکیک‌پذیری بالا، با دستگاه سفارشی ساخته‌شده در GIA، با موفقیت روی الماس‌های طبیعی و CVD به کار رفته است. این تکنیک اطلاعات فراوانی داده که پیش‌تر به‌خاطر محدودیت‌های ابزاری یا زمان طولانی ثبت در دسترس نبود (Jones et al., 2024a). شکل ۹ تصاویر دوبعدی PL یک الماس طبیعی را نشان می‌دهد که با تحریک ۴۰۵ نانومتر گرفته شده است. این تصاویر رنگ کاذب در هر نقطه یک طیف دارند که برای نمایش تابش سه نقص ساده شده است: N3 (آبی)، H3 (سبز) و ویژگی‌های مرتبط با تغییر شکل پلاستیک در حدود ۷۰۰ نانومتر (قرمز). چون ثبت داده در دمای اتاق انجام شده، این طیف‌ها هم‌پوشانی دارند. غلظت‌های نسبی در نمونه تغییر می‌کنند و با آمیختن رنگ‌هایی مثل زرد و نارنجی می‌سازند، همان‌طور که در هسته شکل ۹A دیده می‌شود.

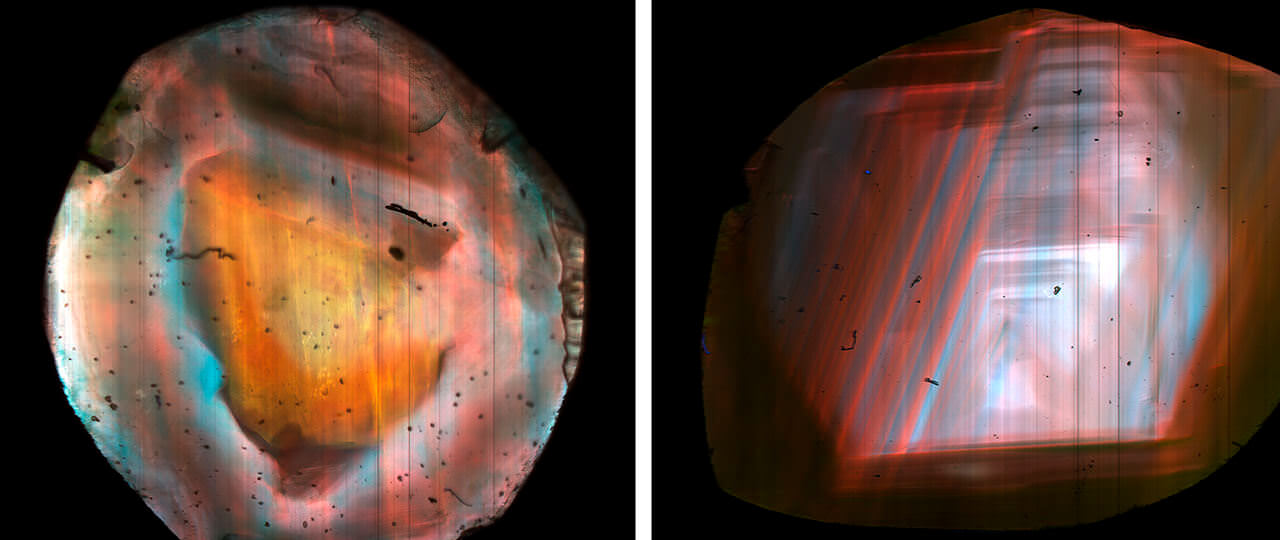

یکی از چالش‌های نقشه‌برداری PL این است که نتایج چگونه بهتر ترسیم شوند. هر دو نمونه شکل ۹ الماس طبیعی‌اند که به دو نیم بریده و از یک طرف تخت صیقل داده شده‌اند. نمونه A ناحیه مرکزی بی‌رنگ و لبه بیرونی قهوه‌ای دارد، با ترکیب نسبی متفاوتی از این سه نقص. نمونه B ساختار رشد مرتبط با N3 را نزدیک مرکز سنگ نشان می‌دهد که شدتش از مرکز به لبه کم می‌شود. هر دو نمونه در کانال قرمز تابش مرتبط با تغییر شکل پلاستیک دارند که در A پراکنده‌تر است و در B از ساختار رشد پیروی می‌کند.

شکل ۱۰ بخشی از نمونه A را نشان می‌دهد که با عدسی شیئی ۱۰ × ۰٫۴ NA (روزنه عددی) به‌صورت سه‌بعدی تصویربرداری شده است. شکل ۱۰A تصاویر مقطع عرضی اسکن‌ها را در صفحه‌های XY، YZ و XZ نشان می‌دهد. نواحی صورتی، قرمز و سفید نشان می‌دهند که این الماس در واقع سه رخداد رشد را از سر گذرانده است. تابش قرمز مرتبط با تغییر شکل پلاستیک در خطوط مستقیم از هسته تا لبه در نمونه نفوذ کرده است.

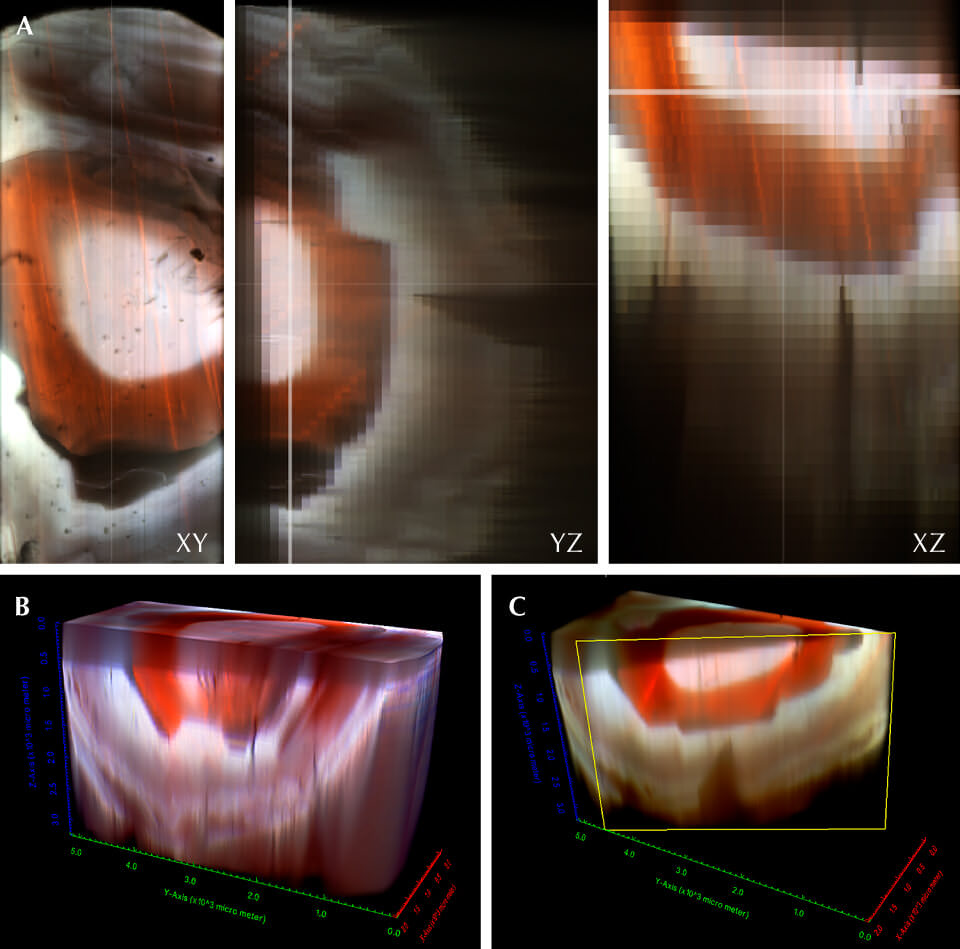

دو تصویر شکل ۱۰ (B و C) کل مجموعه داده سه‌بعدی را نشان می‌دهند که می‌توان آزادانه چرخاندش و در هر زاویه‌ای اسکنش کرد تا ساختار رشد درونی آشکار شود. شکل ۱۰B مجموعه داده برش‌نخورده را نشان می‌دهد و شکل ۱۰C همان نما را با یک برش قطری از ساختار درونی. این تکنیک را می‌توان برای تعیین جهت‌گیری نمونه‌ها با شناسایی ویژگی‌های مربوط به جهت‌های رشد خاص به کار برد. این به پژوهشگران کمک می‌کند تاریخچه رشد را تعیین کنند و بفهمند اینکلوژن‌ها در رشد طبیعی چگونه وارد سنگ شده‌اند.

پایگاه‌های داده بزرگ و تحلیل‌های آماری

آزمایشگاه‌های گوهرشناسی موقعیت منحصربه‌فردی برای شناسایی روندهای طیفی در مقیاس بزرگ از میان هزاران سنگ قیمتی دارند. تحلیل آماری برای داده‌های طیفی PL و کاربردهای دیگر مرتبط با گوهر، از جمله داده‌های عناصر کمیاب، به کار رفته است (مانند Zhang et al., 2019; Chankhantha et al., 2020). استفاده کامل از این اطلاعات به پردازش نرم‌افزاری خودکار نیاز دارد تا پیک‌های طیفی شناسایی و تحلیل شوند و در پایگاه داده‌ای قابل جستجو قرار بگیرند. تحلیل آماری می‌تواند عواملی مثل حضور یا نبود پیک‌های مشخص در همه لیزرهای انتخابی، مساحت پیک‌ها بهنجارشده نسبت به خط رامان الماس و پهنای پیک‌ها را در بر بگیرد. این داده‌ها را می‌توان با رنگ، نوع الماس یا منشأ تعیین‌شده تطبیق داد.

ساخت الگوریتم‌های قدرتمند پیک‌یابی و تطبیق پیک برای پردازش سریع و خودکار همه طیف‌های ثبت‌شده تقریباً به اندازه خود آنالیز مهم است. داده‌کاوی طیفی در مقیاس بزرگ می‌تواند الگوهای تازه‌ای میان ویژگی‌های PL آشکار کند و روندها و رابطه‌های پنهان را نشان دهد. برای نمونه، Hardman et al. (2022a) تفاوت‌های طیفی PL را در بیش از ۲۰۰۰ الماس سبز طبیعی بررسی کردند و شدت پیک‌های بهنجارشده را با حضور لکه‌های تابشی (radiation stains) سبز و قهوه‌ای مرتبط کردند. Hardman et al. (2022b) هم طیف‌های PL بیش از ۱۱٬۰۰۰ الماس CVD را بررسی کردند تا تفاوت‌های آماری معنادار پیک‌ها را میان الماس‌های CVD در حالت رشد (as-grown) و الماس‌های CVD بهسازی‌شده با HPHT بیابند.

جزئیات دقیق مجموعه‌داده‌ها یا مدل‌های محاسباتی شاید محرمانه باشد، اما نتایج می‌توانند رابطه‌های ناشناخته میان ویژگی‌های طیفی PL، یا میان ویژگی‌های PL و مشخصه‌هایی مثل رنگ یا تاریخچه رشد را آشکار کنند (Hardman et al., 2024). با این حال یادگیری ماشین و هوش مصنوعی را باید ابزار کمکی پژوهش یا ارزیابی گوهرشناسی دانست. تحلیل آماری جای قضاوت تخصصی و تجربه‌ای را نمی‌گیرد که بر داده‌های آزمایش‌های متعدد و مشاهدات میکروسکوپی استوار است.

لومینسانس تفکیک‌شده با زمان (Time-Resolved Luminescence)

لومینسانس نقص‌ها آنی رخ نمی‌دهد؛ زمان می‌برد تا الکترون از حالت برانگیخته به حالت پایه برگردد و در این فرایند یا فوتونی نور گسیل کند یا به‌صورت غیرتابشی واپاشی شود. به‌طور کلی می‌توان دو نوع لومینسانس در نظر گرفت: فلورسانس و فسفرسانس. این کمی ساده‌سازی است، چون پیچیدگی‌های بیشتری هم وجود دارد. فلورسانس در مقیاس‌های زمانی پیکوثانیه و نانوثانیه رخ می‌دهد، یعنی بسیار سریع است و اندازه‌گیری‌اش دشوار. فسفرسانس معمولاً در مقیاس‌های زمانی طولانی‌تر، میلی‌ثانیه یا بیشتر، رخ می‌دهد و در سنگ‌های قیمتی می‌تواند از چند سازوکار ناشی شود. فسفرسانس هم برای الماس و هم برای سنگ‌های رنگی دیگر بسیار اندازه‌گیری شده است (McGuinness et al., 2020; Zhang and Shen, 2023). نمودارهای شدت در حوزه زمان که از داده‌های طول عمر ساخته می‌شوند «واپاشی» (decay) نام دارند.

اندازه‌گیری فلورسانس بسیار دشوارتر است، اما چند روش برای اندازه‌گیری در این مقیاس‌های زمانی بسیار سریع وجود دارد. لومینسانس تفکیک‌شده با زمان، هرچند در آنالیز سنگ‌های قیمتی به‌طور منظم استفاده نمی‌شود، در چند کاربرد به کار رفته است (مانند Liaugaudas et al., 2009, 2012; Monticone et al., 2013; Fisher, 2018; Dupuy and Phillips, 2019; Jones et al., 2019, 2021; McGuinness et al., 2020). دو تکنیکی که اینجا شرح داده می‌شود لیزر پالسی لازم دارند که نور لیزر را در پالس‌هایی با مدت کمتر از حدود ۱ نانوثانیه می‌تاباند. «استاندارد طلایی» روش شمارش تک‌فوتون همبسته با زمان (time-correlated single photon counting، TCSPC) است که زمان رسیدن یک فوتون را نسبت به پالس‌های راه‌اندازی‌شده از منبع لیزر اندازه می‌گیرد. این روش کند است و نرخ جمع‌آوری آن به کمتر از ۵ درصد نرخ تکرار لیزر محدود می‌شود. روش دوم اندازه‌گیری دروازه‌ای (time-gated) است که در آن دروازه‌های زمانی سریع باز و بسته می‌شوند تا نور تابش آشکارسازی شود. سپس این دروازه‌ها با گام‌های کوچک در زمان جابه‌جا می‌شوند تا کل منحنی واپاشی اندازه‌گیری شود.

داده‌های این واپاشی‌ها را معمولاً با مدل واپاشی نمایی (exponential decay) مدل می‌کنند. بیشتر نقص‌های منفرد با یک طول عمر گسیل می‌کنند و واپاشی تک‌نمایی (monoexponential) می‌دهند. وقتی دو یا چند نقص در آشکارسازی هم‌پوشانی داشته باشند یا خاموشی رخ دهد، واپاشی پیچیده‌تر می‌شود. در این موارد می‌توان مؤلفه‌های مختلف را با مجموعه‌ای از توابع نمایی برازش (fit) کرد. خاموشی وقتی رخ می‌دهد که انرژی از یک نقص دهنده به نقص پذیرنده مجاور منتقل شود؛ این کار نور گسیلی و طول عمر را کم می‌کند. نمونه بارز آن برهم‌کنش نقص‌های N3 و مراکز A در الماس است. طول عمر N3 با بالا رفتن غلظت مراکز A کم می‌شود و شدت نور گسیلی از N3 هم کاهش می‌یابد. این سازوکار جالبی است، چون مراکز A را بهتر است با جذب فروسرخ (IR) تشخیص داد و اندازه گرفت؛ یعنی شاید بتوان از طول عمر مرکز N3 برای اندازه‌گیری غلظت مراکز A استفاده کرد.

بررسی منحنی‌های واپاشی نقص‌های مختلف می‌تواند تفاوت‌های مهمی را میان گوهرهای به‌ظاهر مشابه، مثل الماس‌های طبیعی و بهسازی‌شده، نشان دهد. پژوهش‌های جاری تفاوت زمان واپاشی مراکز رنگی مختلف را میان سنگ‌های طبیعی، بهسازی‌شده و آزمایشگاهی بررسی می‌کنند تا فراتر از اندازه‌گیری‌های استاندارد PL بروند (مانند Eaton-Magaña, 2015). هر نقص طول عمر مشخصه خودش را دارد که می‌توان با آن نقص‌ها را جدا کرد، و ثبت داده‌های طول عمر برای هر طول‌موج می‌تواند طیف مؤلفه‌های هم‌پوشان را آشکار کند. اندازه‌گیری طول عمرهای کوتاه تجهیزات آزمایشگاهی تخصصی‌تری می‌خواهد، از جمله آشکارسازها و قطعات الکترونیکی سریع، لیزرهای پالسی و سازوکارهای مسدودکننده طیفی مثل طیف‌سنج و فیلتر. روش جایگزین برای تحلیل داده‌های طول عمر تبدیل‌های ریاضی داده‌های واپاشی در یک «نمودار فازور» (phasor plot) است. اطلاعات تفصیلی‌تر درباره کاربردش برای سنگ‌های قیمتی را در Jones et al. (2021) می‌توان یافت.

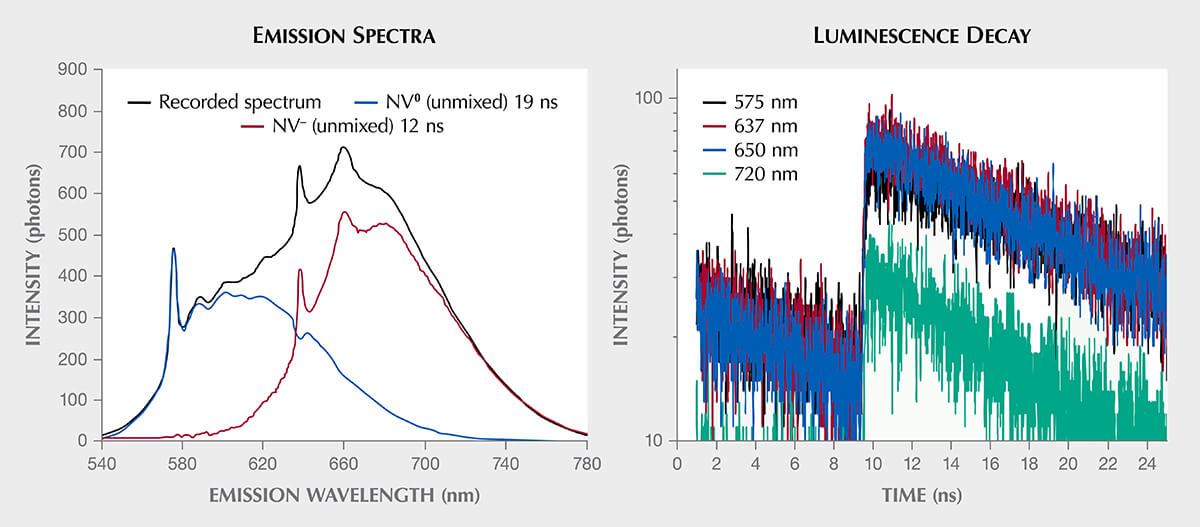

شکل ۱۱ (چپ) داده‌های یک الماس CVD حاوی NV⁰ و NV^– را نشان می‌دهد که با TCSPC و منبع تحریک ۵۱۰ نانومتر به دست آمده است. طیف ثبت‌شده (حاصل جمع همه فوتون‌های واپاشی) در شکل ۱۱ (چپ) آمده و همان چیزی است که با روش‌های معمول هم ثبت می‌شود. واپاشی‌ها در چهار طول‌موج در شکل ۱۱ (راست) نشان داده شده‌اند و تغییر ظریفی در واپاشی دیده می‌شود. با برازش مدل واپاشی دونمایی با ثابت‌های زمانی ۱۲ و ۱۹ نانوثانیه، که به‌ترتیب نماینده NV^– و NV⁰ هستند، می‌توان دو طیف NV را از طیف ثبت‌شده جدا کرد (با رنگ آبی و قرمز). این نشان می‌دهد از طول عمر می‌توان برای جدا کردن ویژگی‌های طیفی هم‌پوشان استفاده کرد. طول عمرهای برازش‌شده با مقادیری که برای این دو مرکز به‌تنهایی تعیین شده خوب همخوانی دارند: ۱۳ ± ۰٫۵ نانوثانیه برای NV^– (Collins et al., 1983a) و ۱۹ ± ۲ نانوثانیه برای NV⁰ (Liaugaudas et al., 2012).

عوامل مؤثر بر تابش عبارت‌اند از حالت ظرفیتی ناخالصی‌ها، ساختار، بار و حضور ناخالصی‌های دیگر (Gaft and Panczer, 2013). مطالعات پیشین روی الماس نشان داده‌اند که خاموشی، یعنی انتقال انرژی به ناخالصی‌های دیگر، می‌تواند زمان واپاشی را کم کند. این می‌تواند چند طول عمر مشاهده‌شده متفاوت برای یک مرکز نوری بسازد. برای مثال، طول عمر ذاتی NV⁰ (با ZPL در ۵۷۵٫۰ نانومتر) در نمونه‌های با خلوص بالا و نیتروژن کم ۱۹ ± ۲ نانوثانیه گزارش شده است (Liaugaudas et al., 2012). اما خاموشی ناشی از نیتروژن جانشینی منفرد (N_S⁰) می‌تواند طول عمر NV⁰ را کوتاه کند (Monticone et al., 2013). پس بهسازی HPHT الماس می‌تواند با بالا بردن غلظت N_S⁰ به کوتاه شدن زمان واپاشی مراکز NV⁰ کمک کند (هرچند عوامل دیگر ممکن است تحلیل را پیچیده کنند). نشان داده شده که نقص‌های بسیاری از الماس زمان واپاشی کوتاهی در مقیاس نانوثانیه دارند، اما بعضی پژوهشگران نشان داده‌اند نقص‌های دیگری هم هستند که هنوز به‌طور کامل شناخته نشده‌اند و مدت بیشتری، از میکروثانیه تا میلی‌ثانیه، دوام دارند و می‌توانند برای شناسایی سنگ‌های قیمتی هم مفید باشند (Eaton-Magaña et al., 2008; Fisher, 2018).

نقشه‌برداری PL، همان‌طور که گفتیم، ثبت هزاران طیف در سراسر سطح نمونه است. همین کار را می‌توان برای داده‌های طول عمر هم انجام داد، با روشی به نام میکروسکوپی تصویربرداری طول عمر فلورسانس (fluorescence lifetime imaging microscopy، FLIM). تصاویر طول عمر در شکل ۱۲ برای یک الماس و در شکل ۱۳ برای یک یاقوت کبود و یک زمرد آمده است. ثبت این نقشه‌ها از نقشه‌های PL زمان بیشتری می‌برد، چون برای برازش مناسب داده، که برای اندازه‌گیری دقیق طول عمر لازم است، فوتون‌های بسیار زیادی لازم است. همچنین بسیار مفید است که نور فقط در بازه طول‌موج باریک و با دقت انتخاب‌شده آشکارسازی شود تا طول عمر یک گسیل‌کننده منفرد اندازه گرفته شود.

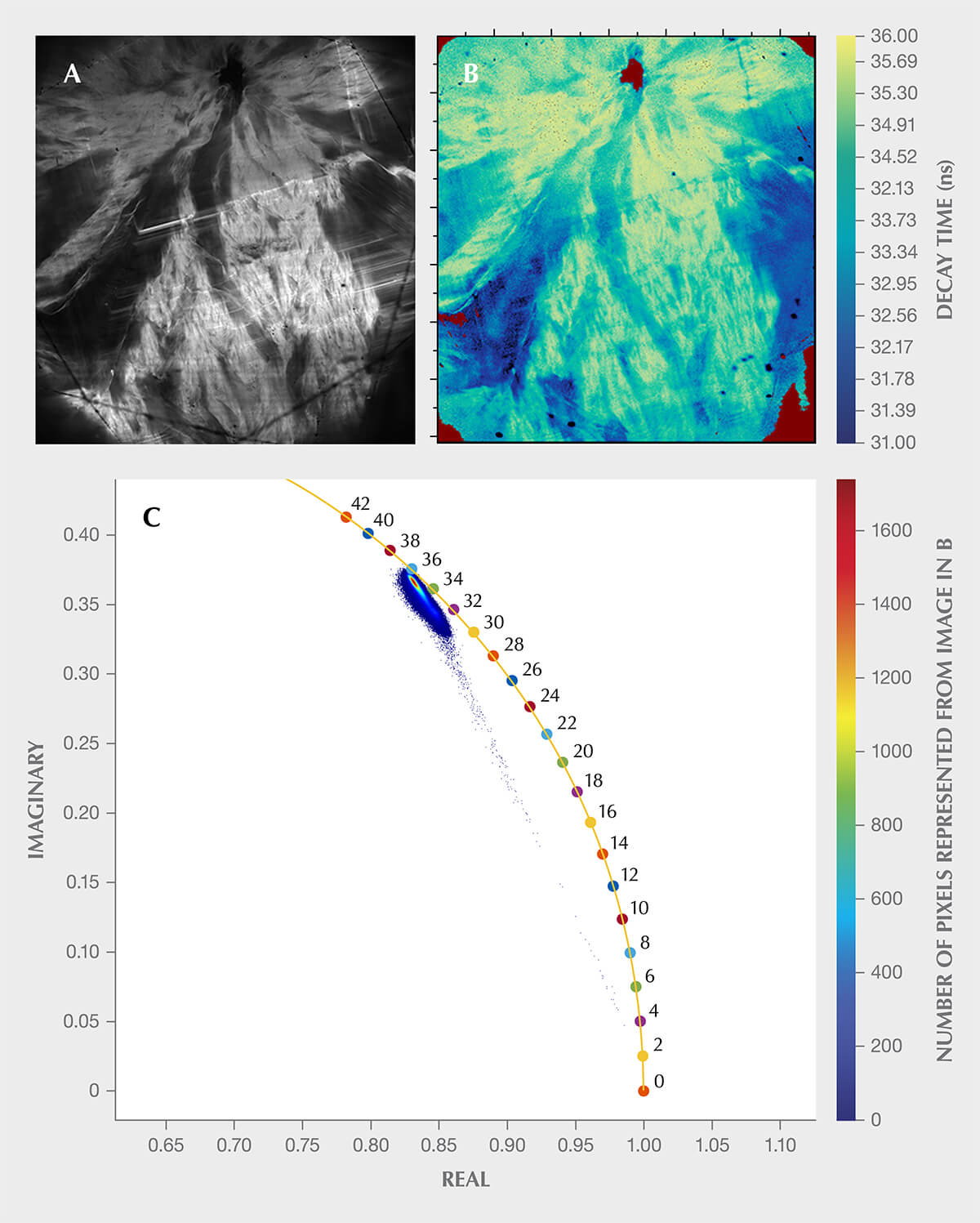

نویسندگان طول عمر N3 را در یک الماس طبیعی تراش‌خورده با تحریک ۴۰۵ نانومتر و پیکسل‌های ۵ میکرومتری اندازه گرفتند. تصویر شدت شکل ۱۲A شبکه‌ای از رشته‌ها را در ساختاری ابرمانند نشان می‌دهد که از هسته‌ای نزدیک بالای تصویر کشیده شده‌اند و خطوط روشنی که شبیه ساختار رشد معمولی‌اند از میان رشته‌ها می‌گذرند. نقشه طول عمر در شکل ۱۲B مقیاسی از ۳۶ تا ۳۱ نانوثانیه دارد (طول عمر طبیعی N3 ۴۱ نانوثانیه گزارش شده است؛ Thomaz and Davies, 1978)، که می‌تواند نشانه حضور مراکز A باشد. این نقشه نشان می‌دهد نواحی با شدت کمتر طول عمر کوتاه‌تری دارند و نمودار فازور شکل ۱۲C نشان می‌دهد بیشتر پیکسل‌ها حدود ۳۵ نانوثانیه خوشه شده‌اند. اندازه‌گیری طول عمر به تابش‌های ضعیف بسیار حساس است و حتی غلظت کمی از مؤلفه‌ای با طول عمر کاملاً متفاوت هم می‌تواند کنتراست ایجاد کند.

الماس اغلب کانون پژوهش درباره زمان واپاشی لومینسانس است، اما درباره سنگ‌های قیمتی دیگر هم مطالعاتی انجام شده است. فلوریت پرتودهی‌شده طبیعی فوتولومینسانس قرمز در ۷۵۰ و ۶۳۵ نانومتر دارد، با زمان واپاشی ۲۰٫۳ و کمتر از ۵ نانوثانیه به‌ترتیب (Gaft et al., 2020). ویژگی‌های فوتولومینسانس اسپینل و الکساندریت، با طول عمرهایی در مقیاس میکروثانیه، راحت‌تر از نقص‌هایی با طول عمر نانوثانیه تشخیص و ثبت می‌شوند. Xu et al. (2023) طول عمر پیک کروم در ۶۸۵ تا ۶۸۷ نانومتر را در اسپینل ۹ تا ۲۳ میکروثانیه و در الکساندریت ۲۵ تا ۵۳ میکروثانیه تعیین کردند. هرچند طول عمرها تا حدی هم‌پوشانی داشتند، پژوهشگران توانستند اسپینل طبیعی، بهسازی‌شده و آزمایشگاهی و همچنین الکساندریت طبیعی و آزمایشگاهی را از هم تفکیک کنند.

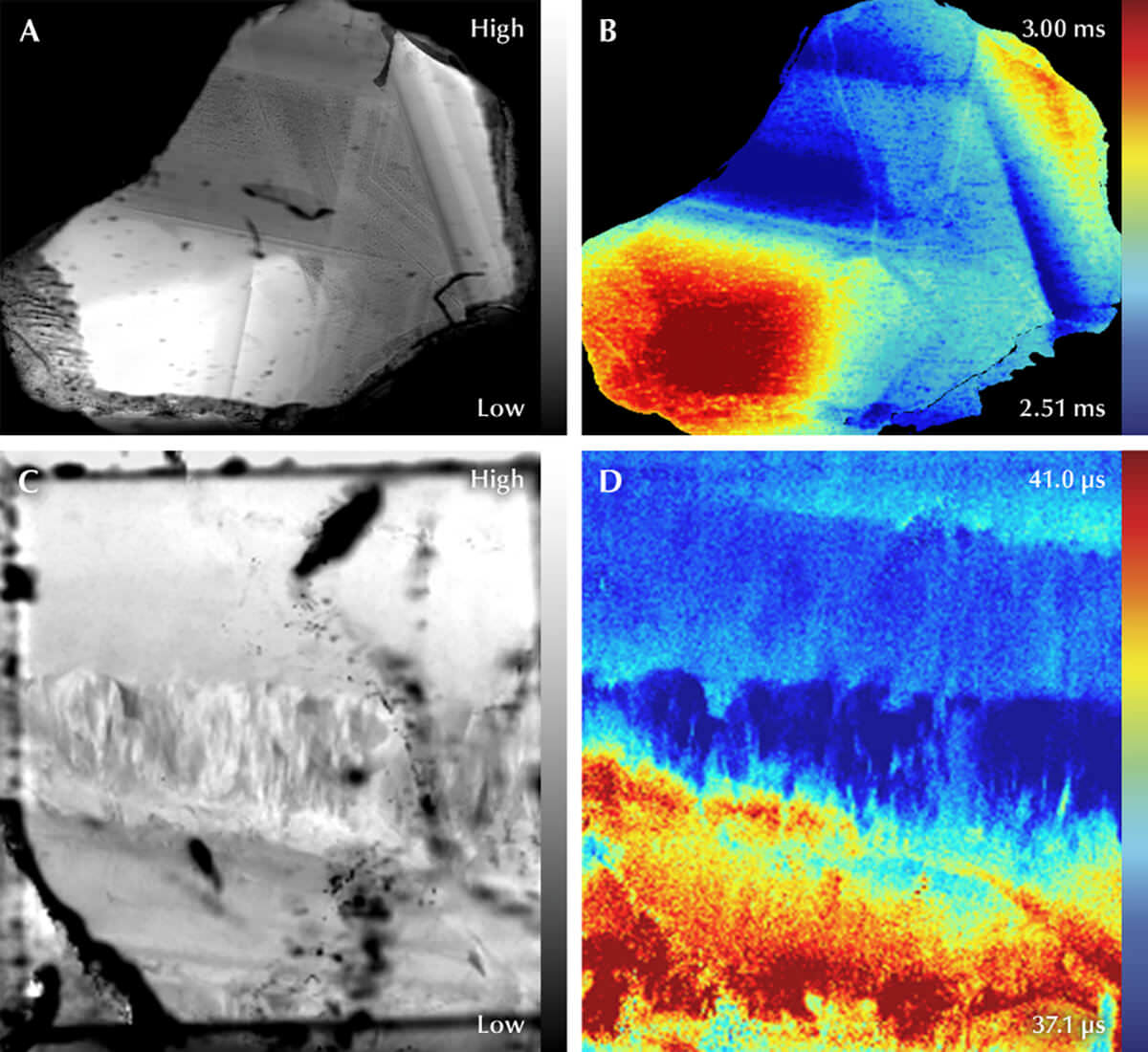

یکی از پرمطالعه‌ترین طول عمرها در سنگ‌های قیمتی غیر از الماس، طول عمر Cr³⁺ است. در گذشته دلیلش این بود که برای محیط بهره لیزری (laser gain medium)، مثل یاقوت سرخ، مناسب بود و طول عمر در آن عامل مهمی است. طول عمر طبیعی Cr³⁺ برابر ۳٫۴۳ میلی‌ثانیه است، هرچند نقص‌های دیگر می‌توانند آن را کم کنند (Seat and Sharp, 2004; Jones et al., 2024b). شکل ۱۳ (A و B) صفحه یاقوت کبود طبیعی را نشان می‌دهد که با TCSPC و تحریک ۴۰۵ نانومتر اندازه‌گیری شده است. تابش روی پیک‌های دوگانه Cr³⁺ در ۶۹۲٫۸ (R1) و ۶۹۴٫۲ نانومتر (R2) متمرکز بود و تصویر شدت تجمعی شکل ۱۳A ساختار رشد را نشان می‌دهد. نقشه طول عمر شکل ۱۳B طول عمرهای بسیار متفاوتی را در نمونه نشان می‌دهد که حاکی از حضور گونه‌های خاموش‌کننده ناشناخته مختلف است.

یک زمرد تراش‌خورده بهسازی‌نشده هم با تحریک ۴۰۵ نانومتر و باند تابش متمرکز در ۶۸۴ نانومتر اندازه‌گیری شد. منابع علمی (مانند Xu et al., 2023) نشان می‌دهند این تابش از Cr³⁺ است، اما زمان واپاشی‌اش بسیار کوتاه‌تر از کروم در کروندوم است. نقشه شدت شکل ۱۳C ترک‌ها و اینکلوژن‌های فراوانی را نشان می‌دهد، اما نقشه طول عمر شکل ۱۳D ساختار رشد را با تغییر اندک طول عمر به‌روشنی نشان می‌دهد. وضوح ویژگی‌های نقشه طول عمر در تضاد با تغییرات شدید شدت ناشی از ترک‌ها و اینکلوژن‌هاست و یکی از مزایای اندازه‌گیری طول عمر نسبت به نقشه‌های شدت را نشان می‌دهد: مقاومتش در برابر این ویژگی‌های پاکی (clarity).

لومینسانس تفکیک‌شده با زمان در جدا کردن باندهای PL که با لومینسانس بسیار شدید Cr³⁺ هم‌پوشانی دارند، و همچنین باندهای PL دیگری که معمولاً طول عمر بسیار کوتاه‌تری از لومینسانس کروم دارند، مفید بوده است؛ طول عمر Cr³⁺ بلند و برابر ۳٫۴۳ میلی‌ثانیه است (Chandler et al., 2006).

طیف‌سنجی فوتولومینسانس (PL) به‌عنوان ابزاری غیرمخرب از چند جهت حیاتی است: شناسایی سنگ‌های قیمتی، ارزیابی منشأ رنگ آن‌ها و گاهی ارائه سرنخ درباره منشأ جغرافیایی‌شان. با رایج‌تر و پیچیده‌تر شدن بهسازی‌ها، گوهرشناسان باید برای تفکیک سنگ‌های قیمتی طبیعی از آزمایشگاهی و بهسازی‌نشده از بهسازی‌شده به دنبال سرنخ‌های ظریف‌تری باشند. به همین دلیل بسیاری از سنگ‌های قیمتی تحت چند نوع طیف‌سنجی قرار می‌گیرند تا تاریخچه‌های پنهان در نقص‌هایی که در غلظت‌های بسیار کم رخ می‌دهند آشکار شود.

در دهه‌های اخیر، با رایج‌تر شدن استفاده از طیف‌سنجی PL در آزمایشگاه‌های پژوهشی گوهرشناسی، خود آنالیز PL هم پیشرفته‌تر شده است. هر گوهر، چه طبیعی، چه آزمایشگاهی و چه بهسازی‌شده، داستان خودش را دارد (شکل ۱۴) و هر مصرف‌کننده‌ای با شناسایی درست می‌تواند داستان گوهرش را بداند. در ۲۵ سال گذشته آنالیز PL به ابزار پژوهشی قدرتمند و بسیار حساسی تبدیل شده و به کشفیات تازه بسیاری درباره الماس و سنگ‌های قیمتی دیگر انجامیده است؛ کشفیاتی که تفاوت‌های ظریفی را آشکار می‌کنند و می‌توانند ارزش تجاری را به‌طور چشمگیری تغییر دهند. این به حفظ اعتماد عمومی در صنعت سنگ‌های قیمتی و جواهر کمک می‌کند.
